Технологии производства прозрачных светодиодных экранов
Основные технические характеристики
Диапазон прозрачности
70% - 95%
Оптическая прозрачность достигается за счет современных материалов.
Шаг пикселя
< 0.5mm
Новая технология микро-светодиодных матриц
Продолжительность жизни
100,000+ часов
В нормальных условиях эксплуатации
Рабочая температура
от -40 градусов до +85 градусов
Протестировано в экстремальных условиях

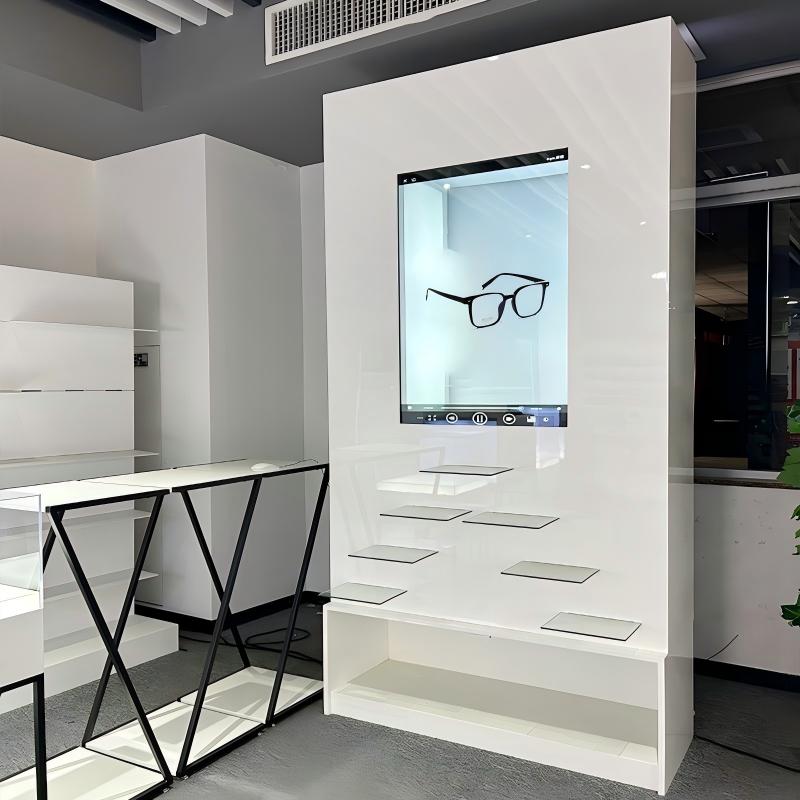

Введение в архитектуру прозрачного светодиодного экрана
Прозрачный светодиодный экран представляет собой революционный прогресс в технологии отображения, сочетающий оптическую четкость с возможностями цифровой визуализации. В этих сложных системах используются новейшие-полупроводниковые материалы и передовые производственные процессы, позволяющие достичь уровня прозрачности от 70 % до 95 %, сохраняя при этом исключительное качество изображения.
Фундаментальная архитектура прозрачного светодиодного экрана состоит из микро-матриц светодиодов, встроенных в оптически прозрачные подложки, что обеспечивает плавную интеграцию цифрового контента и физической среды.
Инженерная сложность технологии прозрачных светодиодных экранов включает в себя множество междисциплинарных подходов, включая материаловедение, оптическую инженерию и производство полупроводников. В современных прозрачных дисплеях используются сверх-тонкие проводящие слои, обычно материалы на основе оксида индия и олова (ITO) или графена-, нанесенные с помощью магнетронного распыления или процессов химического осаждения из паровой фазы. Эти проводящие слои поддерживают оптический коэффициент пропускания выше 90%, обеспечивая при этом необходимые электрические пути для активации пикселей.
Ключевые архитектурные компоненты
Микро-матрицы светодиодов наноразмеров
Оптически прозрачные подложки (стекло или полимер)
Ультра-тонкие проводящие слои (ITO или графен)
Передовые герметизирующие материалы
Встроенная управляющая электроника
Оптическая четкость
Достигается за счет точного выбора материала и наноразмерных производственных допусков.
Передовые производственные процессы и выбор материалов

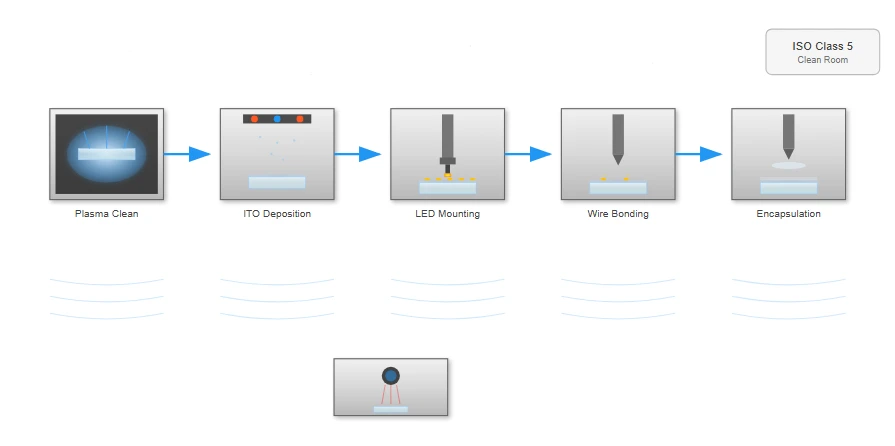

Производственный процесс
Подготовка субстрата
Сверхчистое стекло или полимерные материалы подвергаются плазменной очистке для удаления органических загрязнений и создания оптимального состояния поверхности.
Нанесение проводящего слоя
Нанесение материалов на основе ITO или графена-с помощью магнетронного распыления или процессов химического осаждения из паровой фазы.
Монтаж светодиодного чипа
Расширенные возможности выбора-и-позиционирования компонентов оборудования с точностью ±25 микрометров для обеспечения точного единообразия шага пикселя.
Процесс склеивания
Анизотропная проводящая пленка (ACF) или методы соединения проводов со сверхмалым шагом обеспечивают надежные электрические соединения.
Инкапсуляция
Оптически прозрачные клеи (OCA) и жидкие оптически прозрачные клеи (LOCA) обеспечивают защиту окружающей среды.
Контроль качества и тестирование
Автоматизированный оптический контроль и спектрофотометрический анализ обеспечивают стабильные оптические свойства.
Производство чистых помещений
Современные предприятия используют стандарты ISO класса 5 с количеством частиц менее 3520 частиц на кубический метр для частиц размером 0,5 микрометра или больше.
Системы контроля качества
Несколько контрольных точек контроля качества используют автоматизированный оптический контроль и спектрофотометрический анализ для обеспечения стабильных оптических свойств.
Сравнение материалов
| Материал | Прозрачность | Проводимость | Расходы |
|---|---|---|---|
| Оксид индия и олова (ITO) | 90-95% | Высокий | Высокий |
| Графен | 95-98% | Очень высокий | Очень высокий |
| Металлическая сетка | 85-90% | Очень высокий | Середина |
| Серебряные нанопроволоки | 90-92% | Высокий | Средний-Высокий |

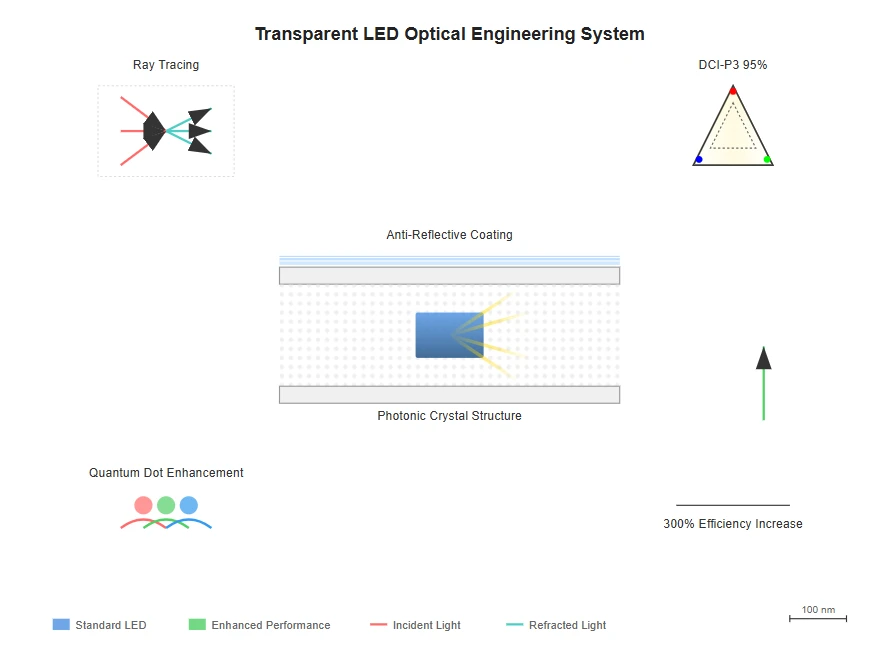

Оптическая техника и системы управления светом
Оптическая конструкция систем прозрачных светодиодных экранов требует сложного моделирования и симуляции для оптимизации прозрачности и производительности дисплея.
Методы извлечения света
Передовые методы извлечения света повышают эффективность прозрачных светодиодных экранов за счет максимального выхода генерируемых фотонов из полупроводникового материала.
Фотонно-кристаллические структуры повышают эффективность светоотдачи до 300%.
Наноструктурная инженерия
Фотонно-кристаллические структуры, изготовленные с помощью электронно-лучевой литографии или наноимпринтной литографии, создают периодические изменения показателя преломления, которые подавляют полное внутреннее отражение. Эти наноструктуры точно спроектированы так, чтобы сохранять прозрачность, направляя излучаемый свет в область просмотра.
Трассировка лучей и распространение света
Алгоритмы трассировки лучей рассчитывают распространение света через несколько поверхностей раздела материалов, учитывая отражения Френеля, коэффициенты поглощения и явления рассеяния.
Анти-Антибликовые покрытия
Внедрение анти-отражающих покрытий, обычно много-слоистых диэлектрических пакетов, снижает отражения от поверхности до уровня ниже 0,5 % на интерфейс.
Управление цветом
Система управления цветом использует сложные алгоритмы калибровки, учитывающие уникальные спектральные характеристики прозрачных носителей.
- Пленки с квантовыми точками обеспечивают расширенную цветовую гамму
- Обеспечивает более 95 % цветового пространства DCI-P3.
- Узкий спектр излучения для очень насыщенных цветов

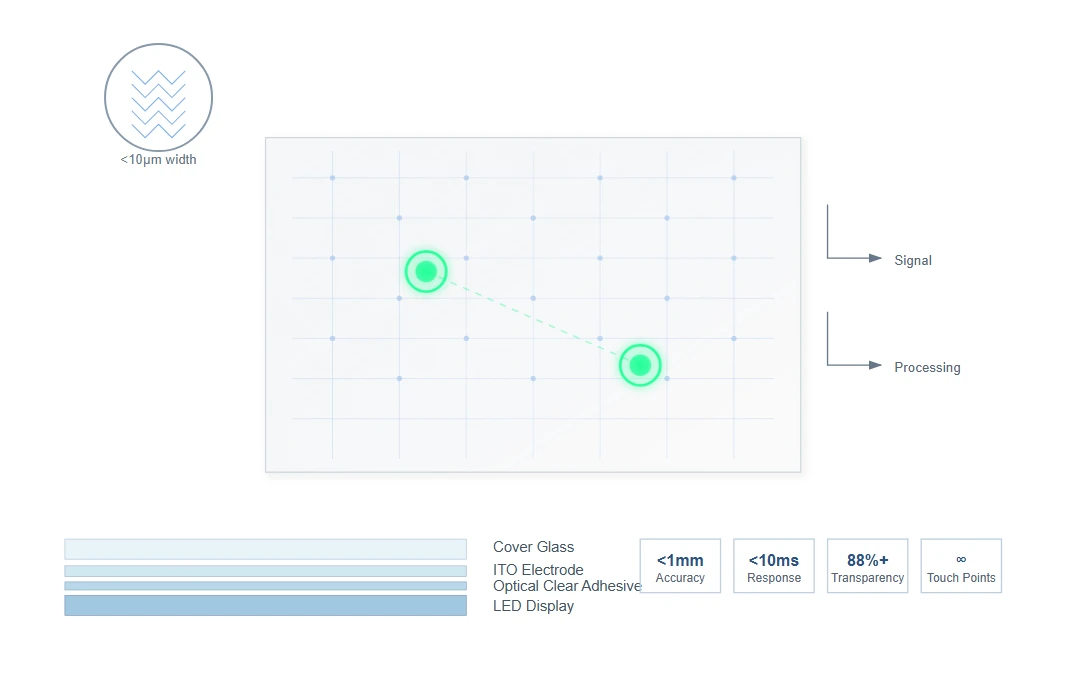

Технологии сенсорной интеграции и сенсорные системы
Интеграция сенсорных функций в сборки прозрачных светодиодных экранов требует специальных сенсорных технологий, которые сохраняют оптическую четкость и обеспечивают точное определение положения. В проекционно-емкостных сенсорных системах используются электроды ITO с ромбовидным-образным узором и шириной линий менее 10 микрометров, обеспечивающие визуальную прозрачность более 88 % и поддерживающие обнаружение нескольких-прикосновений с неограниченным количеством одновременных точек касания.
В процессе формирования рисунка электрода датчика используются методы фотолитографии с суб-микронным разрешением, что обеспечивает постоянную чувствительность к прикосновению по всей площади дисплея.
Производительность сенсорной системы
< 1mm
Сенсорная точность
< 10ms
Время ответа
88%+
Прозрачность
Безлимитный
Точки касания
Передовые технологии сенсорной обработки
Алгоритмы обработки сигналов
Передовые алгоритмы различают преднамеренный сенсорный ввод и вмешательство окружающей среды, используя модели машинного обучения, обученные на обширных наборах данных.
Системы отбраковки пальм
Сложные алгоритмы анализируют площадь контакта, распределение давления и временные характеристики, чтобы отличить преднамеренные воздействия от случайных контактов.
Возможности-чувствительности к силе
Пьезоэлектрические или тензодатчики измеряют микроскопические деформации материала подложки, обеспечивая-чувствительный входной сигнал без ущерба для прозрачности.
Управление температурным режимом и обеспечение надежности
Эффективное управление температурным режимом представляет собой важнейший фактор проектирования систем прозрачных светодиодных экранов, поскольку чрезмерное выделение тепла может ухудшить как производительность, так и срок службы.
Протоколы испытаний надежности
Протоколы испытаний надежности прозрачных светодиодных экранов соответствуют строгим отраслевым стандартам, включая спецификации JEDEC для полупроводниковых устройств и стандарты IEC для систем отображения. Эти комплексные процедуры испытаний обеспечивают минимальный срок службы, превышающий 100 000 часов при нормальных условиях эксплуатации.
Температурный цикл
Испытуемые выдерживают циклическую работу при экстремальных температурах от -40 градусов до +85 градусов, чтобы обеспечить стабильность работы во всем рабочем диапазоне.
Тестирование влажности
Воздействие условий высокой влажности (85% относительной влажности при 85 градусах) оценивает устойчивость к проникновению влаги и воздействию конденсации.
Механический стресс
Испытания на вибрацию и ударную нагрузку обеспечивают целостность конструкции в условиях транспортировки и монтажа.
Воздействие на окружающую среду
Испытания на УФ-излучение и атмосферную коррозию подтверждают долговечность-долговечности при использовании на открытом воздухе.

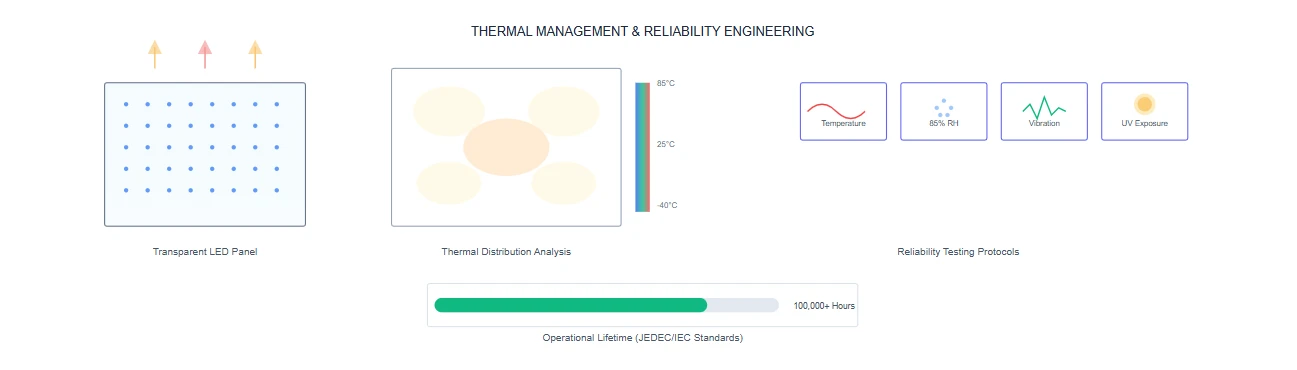

Анализ теплового распределения
Тепловидение выявляет тепловые узоры на поверхности дисплея, что позволяет инженерам оптимизировать пути рассеивания тепла, сохраняя при этом прозрачность. Усовершенствованные системы управления температурным режимом обеспечивают равномерное распределение температуры, предотвращая появление горячих точек, которые могут снизить производительность или сократить срок службы.
Стратегии управления температурным режимом
Вычислительная гидродинамика
Расширенное тепловое моделирование прогнозирует распределение температуры в различных условиях эксплуатации, что позволяет оптимизировать стратегии рассеивания тепла.
Прозрачные теплоотводы
Графеновые пленки и массивы углеродных нанотрубок обеспечивают эффективную боковую теплопроводность, сохраняя при этом оптическую прозрачность, достигая теплопроводности, превышающей 1000 Вт/м·К.
Пассивные системы охлаждения
Стратегически расположенные конвекционные каналы создают эффект дымохода, который улучшает естественную циркуляцию воздуха без необходимости использования активных компонентов охлаждения.
Динамическое термическое регулирование
Интеллектуальные системы управления регулируют подачу мощности на основе термодатчиков, поддерживая оптимальные рабочие температуры при различных условиях нагрузки.
Системная интеграция и архитектура управления
Архитектура управления
В архитектуре управления используются распределенные системы обработки, которые управляют данными пикселей, подачей питания и функциями диагностики.
Программируемые-вентильные матрицы (FPGA) для обработки-в реальном времени
Расширенные алгоритмы масштабирования изображения и преобразования цветов.
Поддержка входного разрешения до 8K при частоте кадров 120 Гц и выше.
Протоколы связи
Высокоскоростная-дифференциальная передача сигналов обеспечивает надежную передачу данных между компонентами системы.
Стандарты LVDS или V-by-One со скоростью передачи данных более 10 Гбит/с.
Кодирование с коррекцией ошибок для обеспечения целостности данных
Резервные пути данных для защиты от сбоев
Частота битовых ошибок ниже 10^-12 в нормальных условиях.
Управление питанием
Усовершенствованное управление питанием оптимизирует энергопотребление при сохранении производительности.
Динамическое управление подсветкой снижает энергопотребление до 40 %
Несколько областей напряжения с независимым регулированием
Точный-детализированный контроль над различными зонами отображения
Возможности мониторинга и диагностики мощности
Методики калибровки и обеспечения качества
Колориметрическая калибровка
Профессиональные установки прозрачных светодиодных экранов требуют комплексных процедур калибровки, чтобы обеспечить единообразный внешний вид на нескольких панелях и стабильную производительность с течением времени. Колориметрическая калибровка использует спектрорадиометры для измерения спектрального распределения мощности каждого основного цвета на нескольких уровнях серого, создавая подробные профили характеристик.
Процесс калибровки
1. Измерение распределения спектральной мощности
2. Гамма-коррекция и регулировка точки белого.
3. Сопоставление и калибровка цветовой гаммы.
4. Коррекция однородности по всей поверхности дисплея.
5. Внедрение факторов компенсации старения.
6. Хранение и применение данных калибровки.
Автоматизированный контроль качества
Автоматизированные системы контроля качества используют технологию машинного зрения для обнаружения дефектов прозрачных светодиодных панелей во время производства. Камеры высокого-разрешения снимают изображения в различных условиях освещения, а алгоритмы искусственного интеллекта выявляют аномалии.
Обнаруженные дефекты
- Битые или застрявшие пиксели
- Частицы загрязнения
- Царапины на поверхности
- Дефекты покрытия
- Ошибки рисунка электродов
Инспекционные возможности
- 99,9%+ обнаружение критических дефектов
- Визуализация с суб-разрешением
- Многоугольное-подсветка
- Автоматизированная классификация дефектов
- Статистический контроль процессов
Будущие разработки и новые технологии
Эволюция технологии прозрачных светодиодных экранов продолжает развиваться благодаря исследованиям новых материалов и производственных процессов.

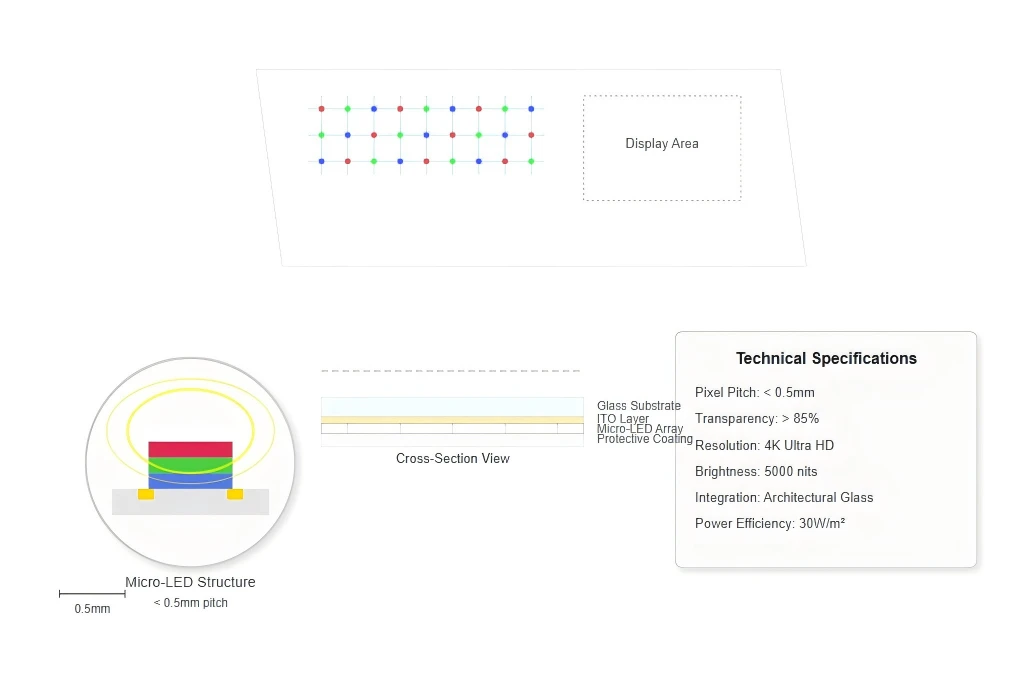

Микро-светодиодные матрицы
К числу новых разработок относятся матрицы микро-светодиодов с шагом пикселей менее 0,5 мм, обеспечивающие почти-невидимую интеграцию в архитектурное стекло при сохранении возможностей отображения с высоким разрешением.

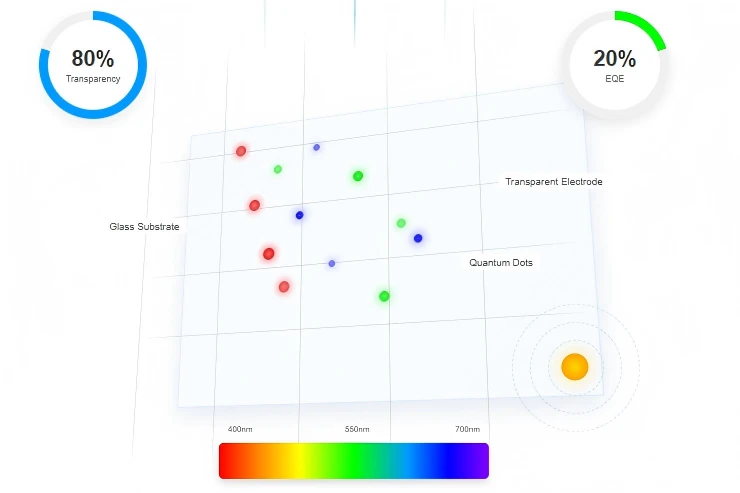

Светодиод с квантовыми точками (QLED)
Технология QLED обещает повысить эффективность и чистоту цвета: в лабораторных демонстрациях достигнута внешняя квантовая эффективность, превышающая 20%, при сохранении прозрачности выше 80%.

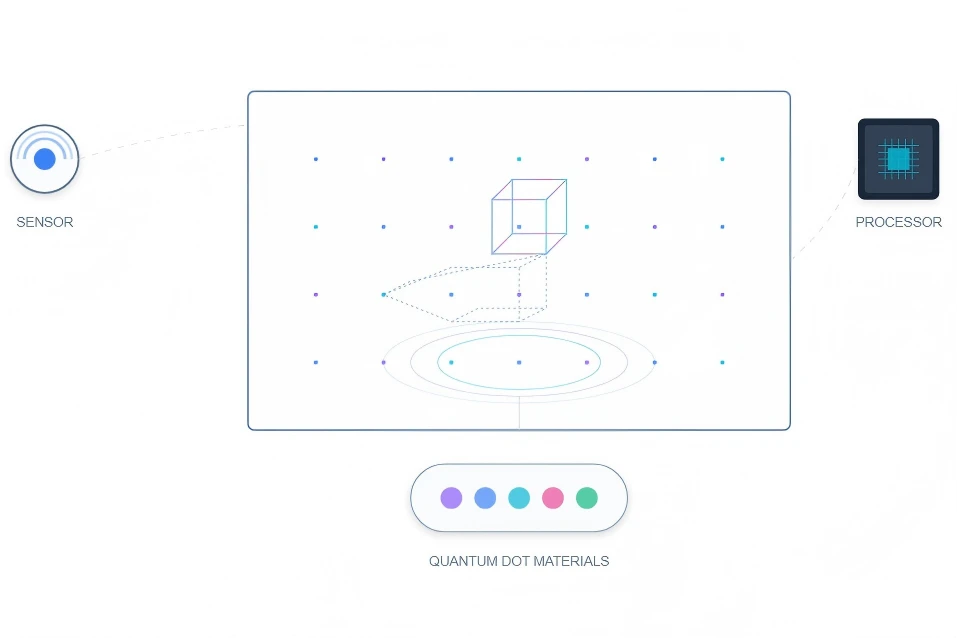

Интеграция дополненной реальности
Интеграция возможностей дополненной реальности сочетает в себе функциональность дисплея с зондированием окружающей среды и пространственными вычислениями, создавая захватывающий опыт смешанной реальности.

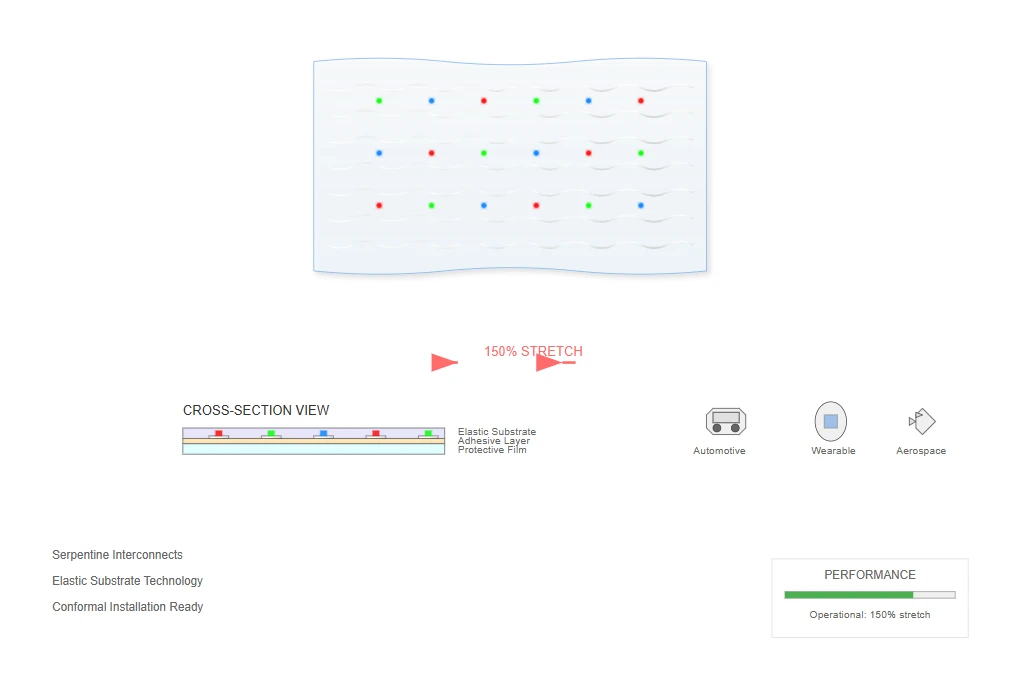

Гибкие и растягивающиеся дисплеи
Исследования гибких и растягивающихся прозрачных дисплеев открывают новые возможности применения изогнутых и конформных инсталляций. В технологиях прозрачных светодиодных экранов следующего-поколения используются эластичные подложки и змеевидные межсоединения, которые выдерживают механическую деформацию, сохраняя при этом электрическую и оптическую функциональность.
Демонстрации прототипов позволили достичь степени растяжения до 150% при сохранении работоспособности дисплея, что предполагает будущее применение в автомобильной, аэрокосмической и носимой электронике.
Ключевые приложения
Автомобильные дисплеи
Носимые технологии
Гибкие устройства
Аэрокосмические интерфейсы
Изогнутая архитектура
Медицинское оборудование
