Замена батареи с электронной этикеткой на полке: срок службы, стоимость и выбор подходящего элемента

В этом руководстве приведены оценки продолжительности жизни по сценариям, а также практические рамки затрат дляэлектронные ценники на полкахмасштабная замена батарей и наглядное сравнение двух наиболее распространенных типов элементов -, чтобы вы могли планировать обслуживание до того, как оно станет проблемой.

1. Что питает ESL и почему батареи работают так долго

Технология отображения электронной-бумагиЭто основная причина, по которой батареи ESL служат годами, а не днями. В отличие от ЖК-дисплея, экран с электронными чернилами потребляет энергию только при изменении изображения. После завершения обновления цены дисплей сохраняет это изображение в течение неопределенного времени с нулевым потреблением энергии. Эта нулевая характеристика -холостого хода- делает небольшую батарейку-таблетку надежным долгосрочным-источником питания.

В качестве батарей используются литий-диоксид-марганцевые (Li-MnO₂) таблеточные элементы - серии CR. Они обеспечивают стабильное выходное напряжение 3 В и теряют менее 1% заряда в год в режиме ожидания, согласно опубликованным спецификациям производителя (Техническое описание Energizer CR2450). Три модели охватывают подавляющее большинство развертываний:

• CR2032- 220мАч, диаметр 20 мм. Подходит для небольших этикеток (1,5–2,9 дюйма). Лучше всего подходит для сред с низкой частотой обновлений.

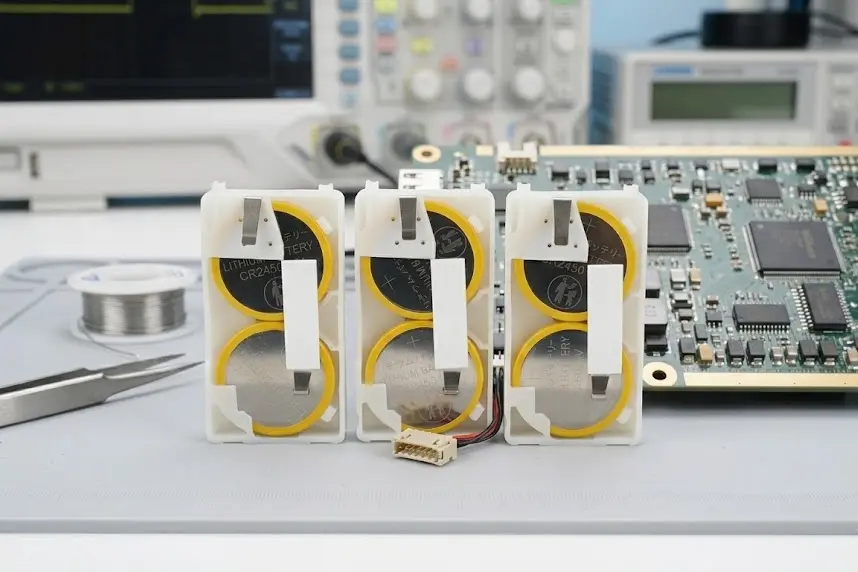

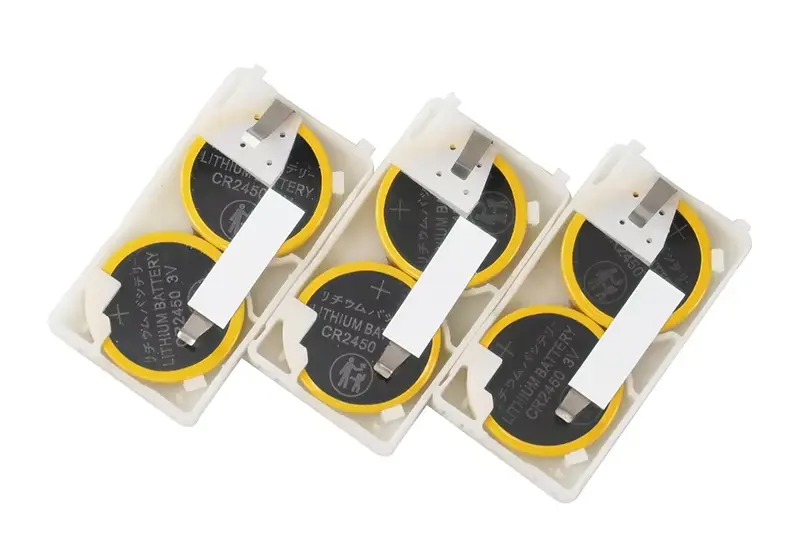

• CR2450- 550мАч, диаметр 24,5 мм. Стандартный выбор для4.2"этикеток размером до 7,3 дюйма в большинстве розничных магазинов.
• CR2477- 1000мАч, диаметр 24,5 мм, толщина 7,7 мм. Используется на этикетках большого-формата, в участках холодовой цепи или при развертывании с высокой-обновлением-частотой.

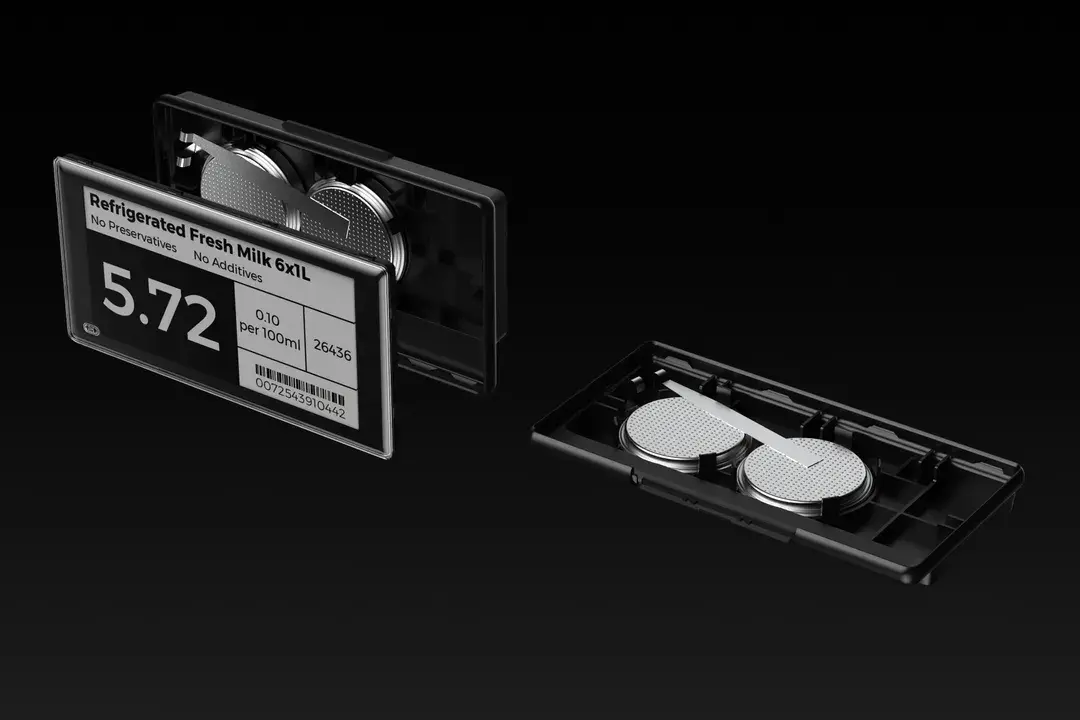

Важно перед заказом:Корпуса ESL разработаны для одного конкретного формата ячеек. Прежде чем покупать запасной запас, подтвердите совместимость модели у поставщика оборудования - не каждое шасси, поддерживающее CR2450, физически подойдет для CR2477.

2. Как долго на самом деле работают батареи ESL?

Чтобы понятькак работают системы ESLна уровне мощности три переменные определяют почти все варианты, которые вы увидите в реальных развертываниях.

Частота обновленияявляется доминирующим фактором. Каждое изменение цены пробуждает беспроводное радио и перерисовывает дисплей -, оба потребляют ток. Ярлык, обновляемый один раз в день, потребляет часть того, что ярлык, обновляемый десять раз в день, потребляет за год.

Протокол связивлияет на то, как долго радио остается активным за передачу. BLE 5.0 ненадолго выходит из спящего режима и почти сразу же возвращается в спящий режим, что делает его наиболее экономичным вариантом-при обычном использовании. РЧ суб-ГГц обеспечивает лучшее проникновение через стену, но обычно сохраняет активность радио немного дольше за цикл обновления. Подробное сравнение представлено в нашей отдельной статье.Bluetooth, Wi-Fi-Fi и ESL суб-ГГц.

Температура окружающей средыснижает доступную емкость при низких температурах -, о которых рассказывается в следующем разделе.

В таблице ниже показаны ориентировочные оценки срока службы на основе связи BLE 5.0, стандартного дисплея на электронной-бумаге и эксплуатации при комнатной температуре (15–25 градусов). Это контрольные показатели планирования, основанные на спецификациях производителя и типичных параметрах развертывания, а не гарантированные показатели производительности. Фактические результаты будут зависеть от модели оборудования.

Справочные оценки основаны на параметрах развертывания BLE 5.0 и опубликованных спецификациях Li-MnO₂. Для получения данных по конкретной модели- обратитесь к поставщику ESL.

Распространенным заблуждением является то, что утверждение «батарея на 10-лет» применимо в широком смысле. Предполагается низкая-частота обновления (1–2 в день), высокая-емкость CR2477 и комнатная температура. Розничные торговцы, проводящие ежедневные рекламные циклы, динамическое ценообразование или цены,-соответствующие конкурентам, увидят значительно более короткий реальный срок службы-в мире, и это не проблема, если вы это спланируете.

3. Холодовая цепь: срок службы батареи ESL в холодильных и замороженных отделениях

Холодовая сеть розничной торговли - продуктовые холодильные шкафы, аптечные холодильные камеры, замороженные секции общественного питания - — одна из самых быстрорастущих категорий развертывания ESL, и именно здесь планирование использования батарей чаще всего недооценивается.

Химия Li-MnO₂ работает лучше на холоде, чем щелочные клетки, но она не защищена от температуры. Более низкие температуры замедляют электрохимическую реакцию, уменьшая доступную емкость, хотя запасенная энергия не изменилась. Согласно эксплуатационным характеристикам, описанным вМЭК 60086-4(международный стандарт для первичных литиевых батарей), сохранение емкости при минусовых температурах может быть значительно ниже, чем при номинальных условиях.

В практическом плане:

• Холодильный шкаф (0–5 градусов):Ожидайте примерно 75–85 % от комнатной-температуры. Модель CR2450, срок службы которой составляет пять лет при комнатной температуре, может прослужить три-четыре года в упаковке молочных продуктов или гастрономов.
• Глубокая заморозка (от -18 до -25 градусов):Сохранение емкости падает примерно до 50–60%. Тот же CR2450 может прослужить два-три года.

При поиске ESL для участков холодовой цепи обратите внимание на:

• Номинальная рабочая температура:Стандартные ESL имеют номинал от 0 до 40 градусов. Замороженные секции требуют маркировки, рассчитанной как минимум на -20 градусов.
• Степень защиты IP67 или выше:Конденсат образуется при перемещении этикеток между температурными зонами. Уплотнение IP67 предотвращает попадание влаги на контакты аккумулятора. Наш5,8-дюймовый ESLс NFC и герметизацией IP- – это один из вариантов, используемых в холодильных установках.
• CR2477 в качестве ячейки по умолчанию:Более высокая емкость обеспечивает защиту от потери мощности при низких-температурах. Некоторые производители предлагают элементы,-оптимизированные для холода, с модифицированной формулой электролита для применения в условиях глубокой-заморозки.

Дляразвертывание холодильной цепи продуктовых магазинов, сократите ожидаемый срок службы батареи на 30–40 % по сравнению с оценками окружающей среды и с самого начала учтите это в своем графике технического обслуживания.

4. Сколько на самом деле стоит замена батареи с электронной этикеткой

Замена аккумулятора — это текущая стоимость технического обслуживания, которую отделы закупок чаще всего недооценивают. Фактическое число более управляемо, чем ожидает большинство покупателей -, но его необходимо рассчитывать честно.

Ячейка CR2450 стоит примерно 0,30–0,60 доллара за единицу при оптовой цене. Для магазина с 1000-этикетками это составляет 300–600 долларов США на материалы за один цикл замены, что тривиально по сравнению с инвестициями в систему. Реальная стоимость — это труд.

Для замены батареи ESL необходимо найти этикетку, открыть корпус, заменить элемент и подтвердить повторное подключение этикетки. Опытный сотрудник, работающий эффективно, выполняет это примерно за 90 секунд до двух минут на каждую этикетку, в зависимости от конструкции корпуса и доступности полки.

Иллюстративная оценка основана на ценах на оптовые ячейки и отраслевых показателях рабочей силы. Отрегулируйте трудозатраты и частоту замены в соответствии с вашими конкретными условиями.

Более полную картину того, как это вписывается в общую экономику развертывания, см. в нашей статье.Калькулятор рентабельности инвестиций ESLиРуководство по разбивке затрат ESL.

На практике эти затраты увеличиваются из-за трех факторов: отсутствие мониторинга батарей (поэтому персонал тратит время на диагностику темных этикеток, а не на плановую замену), высокая концентрация в холодильной цепи и плохая доступность полок на нижних полках или внутри холодильных витрин.

5. Управление заменой батарей в магазине

Прежде чем действовать, дождитесь, пока этикетки погаснут, – это самый затратный подход к обслуживанию аккумуляторов - как с точки зрения труда, так и с точки зрения эксплуатационного риска. Ярлык, на котором перестает отображаться средний-сдвиг, создаетриск несоблюдения цен: во многих юрисдикциях покупатели по закону имеют право на меньшую из полочной и регистровой цен. Темная метка полностью удаляет эту контрольную точку.

Практическая альтернатива — использоватьПлатформа управления ESLдля активного мониторинга состояния батареи. Большинство современных систем отображают уровень заряда для каждой метки в сети и поддерживают оповещения о пороговых значениях. Установите оповещение на уровне 20–25 % оставшейся мощности -, что обычно дает вам несколько недель времени, прежде чем лейбл рискует отключиться.

Используя эти данные, вы можете производить массовую замену по секциям полки, а не реагировать на отдельные неисправности. Один из подходов, который хорошо работает на практике: разделите магазин на шесть-восемь зон обслуживания, проверяйте одну зону в месяц в рамках регулярного обхода помещения и отмечайте любую этикетку ниже порогового значения для замены во время того же посещения. Это равномерно распределяет трудозатраты в течение года и исключает риск возникновения большой волны одновременных сбоев.

Для магазинов, где есть этикеткине обновляется, как ожидалось, уровень заряда батареи — первая переменная, проверяемая - наряду с уровнем сигнала и состоянием шлюза. Ярлык, заряженный на 15% в холодной секции, возможно, уже показывает периодические проблемы с подключением, прежде чем дисплей полностью погаснет.

6. CR2450 против CR2032: соответствие ячейки вашему магазину

Для большинства развертываний ESL в розничной торговле правильным значением по умолчанию является CR2450. Решение использовать вместо этого CR2032 обычно обусловлено аппаратными ограничениями - этикетки небольшого- формата, которые физически не могут вместить более крупную ячейку размером 24,5 мм -, а не по предпочтениям.

Одно практическое замечание: избегайте смешивания типов батарей на этикетках одной и той же модели без четкой системы маркировки. Смешение элементов CR2032 и CR2450 в соседних корпусах создает путаницу во время замены и рискует установить персоналом неправильный элемент.

Когда следует выбирать CR2477: среда с высоким-обновлением (10+ изменений цен в день), этикетки большого-формата или любой участок холодовой цепи, работающий при температуре ниже 0 градусов. В таких сценариях надбавка за мощность того стоит.

Часто задаваемые вопросы

Как долго в среднем работают батареи ESL?

В типичных условиях розничной торговли - 1 с 3 обновлениями цен в день, BLE 5.0 и комнатной температуре - CR2450 прослужит примерно 5–7 лет. Высокая частота обновления или низкие температуры сокращают этот диапазон. Показатель «до 10 лет» предполагает низкочастотный график с ячейкой CR2477 высокой-емкости.

Могут ли сотрудники магазина заменить батареи ESL без технического специалиста?

Да, в подавляющем большинстве систем. В большинстве корпусов ESL используется пресс--язычок или сдвижная крышка -, инструменты не требуются. Метка автоматически подключается к сети в течение нескольких секунд или двух минут после вставки новой ячейки. В некоторых промышленных монтажных кронштейнах используется один винт, но это задача, занимающая одну-минуту и ​​не требующая технической подготовки.

Как узнать, что батарею ESL необходимо заменить?

Через вашу платформу управления ESL, которая сообщает в реальном времени-об уровне заряда батареи для каждого лейбла в сети. Установите оповещение о низком-батарее на уровне 20–25 %, чтобы получать уведомления за несколько недель, а не часов. Ожидание, пока этикетка потемнеет, — это реактивный подход, который создает как операционный риск, так и риск нарушения требований.

Что происходит, когда батарея ESL полностью разряжается?

Дисплеи на электронной-бумаге сохраняют последнее изображение, нарисованное без какого-либо питания -, поэтому на полностью исчерпанной этикетке будет продолжать отображаться последняя полученная цена, а не гаснуть. Однако он не сможет получать новые обновления до тех пор, пока не будет заменена батарея. На вашей платформе управления будет отображаться метка «Не в сети», и отображаемая цена постепенно станет неточной по мере изменения цен в вашей системе. Вот почему упреждающий мониторинг важнее, чем погасание дисплея.

Батареи ESL разряжаются быстрее в морозильной камере?

Да, заметно. CR2450, который работает пять лет при комнатной температуре, может прослужить три-четыре года в холодильном шкафу (0–5 градусов) и два-три года в условиях глубокой-заморозки (-18 градусов). Для замороженных секций используйте CR2477 с этикеткой, рассчитанной на работу при низких-температурах, и планируйте более частые проверки технического обслуживания — ежеквартально, а не ежегодно.

Какова общая стоимость замены батареи для магазина с 1000 наименований в течение пяти лет?

При использовании ячеек CR2450 по оптовой цене и примерно 1,5 минуты рабочего времени персонала на замену общая сумма за пятилетний-летний цикл составит примерно 800–1 долл. США,000 - или около 0,18 доллара США за этикетку в год. Это незначительно по сравнению с экономией труда, полученной за счет исключения ручной замены бумажных бирок за тот же период.

Действительно ли частота обновлений так сильно влияет на срок службы батареи?

Больше, чем ожидает большинство покупателей. Этикетка, обновляемая один раз в день, может прослужить почти в четыре раза дольше, чем та же самая этикетка, обновляемая десять раз в день, на той же батарее. Розничным торговцам, использующим рекламные-жесткие или динамичные ценовые условия, следует с самого начала выбрать CR2477 и соответствующим образом составить план замены.

Может ли одно и то же оборудование ESL использовать разные модели батарей?

Только если размеры физического слота поддерживают это, что встречается редко. Большинство этикеток разработаны для одного конкретного формата монетных ячеек. Всегда проверяйте совместимость с вашим поставщиком оборудования, прежде чем заказывать запасные части оптом.

Итог по замене батареи ESL

Замена батареи не является бременем по техническому обслуживанию, как может показаться на первый взгляд. При стандартном развертывании стоимость составляет примерно 0,18 доллара США за этикетку в год. Это невысокая стоимость -, но она требует планирования, а не реагирования. Хорошо с этим справляются магазины, которые настраивают мониторинговые оповещения в первый же день, строят графики скользящей замены по зонам и выбирают правильную ячейку для правильной среды, а не выбирают по умолчанию самый маленький вариант.

Самая распространенная ошибка, с которой мы сталкиваемся, — это использование элементов CR2032 на этикетках среднего---большого размера, поскольку они дешевле за единицу, а затем приходится иметь дело с частотой замены в два-три раза выше. Общая стоимость этого решения почти всегда превышает первоначальную экономию.
