Размещение шлюза электронных полочных этикеток: руководство по обследованию радиочастотных объектов для розничных магазинов

Размещение шлюза с электронными ценниками не должно основываться только на ассортименте брошюры или круге-плана этажа. Металлические стеллажи, холодильные шкафы, плотность запасов, стены, высота установки, другое беспроводное оборудование и объем обновлений цен — все это может изменить работу сети ESL в реальном магазине.

Быстрый ответ:Создайте предварительный план шлюзов на основе текущего макета магазина, а затем сверьте его с фактическими шлюзами и репрезентативными этикетками. Тестируйте сложные позиции на полках, обычные и массовые обновления, сбои шлюза, видимость исключений и окончательное подтверждение устройства. Утверждайте только ту конфигурацию, которая была исправлена, повторно протестирована и задокументирована.

Анрешение для электронных ценниковобычно сочетает в себе метки, шлюзы или точки доступа, платформу управления и подключения к системам ценообразования или продуктов. Таким образом, надежное покрытие – это не только вопрос РФ. Это способность доставлять правильное обновление, выявлять сбои и доказывать, что предполагаемая метка достигла утвержденного конечного состояния.

Что должно доказать размещение ESL Gateway

Шлюз передает трафик обновлений между платформой управления и этикетками в торговом зале. В зависимости от системы один и тот же сетевой компонент может называться шлюзом, базовой станцией, точкой доступа или контроллером связи. Более широкое объяснение рабочего процесса системы доступно в этом руководстве покак работают электронные ценники.

Системы на базе Bluetooth-могут реализоватьПрофиль электронной полочной этикетки Bluetooth, который определяет, как клиент Bluetooth контролирует и обновляет устройства ESL. Другие системы могут использовать собственную архитектуру 2,4 ГГц, суб-ГГц, Wi-Fi или другую архитектуру. Выбранный протокол влияет на инструменты опроса, доступные индикаторы сигналов, ассоциацию шлюзов, поведение подтверждения и планирование каналов. Полезно рассмотреть различия междуBluetooth, Wi--Fi и ESL-связь суб-ГГцперед определением метода испытаний.

Номинальный диапазон не используется. Покрытие

Диапазон поставщиков описывает производительность в определенных условиях. Полезное покрытие — это результат, требуемый продавцом в установленном магазине.

Зону нельзя считать пригодной к использованию только потому, что одна метка получает одну команду. В проекте должно быть установлено:

• Репрезентативные этикетки постоянно получают правильные обновления.
• Обычные и массовые обновления выполняются в рамках утвержденного бизнес-окна.
• Неподтвержденные метки остаются видимыми в процессе исключения.
• Более старые или отложенные события не могут перезаписать более новый контент.
• Критические области остаются управляемыми даже в случае сбоя шлюза или транзитного соединения.
• Правильная физическая этикетка привязана к правильному продукту и положению на полке.

Скорость обновления также зависит от технологии отображения, размера изображения, формы сигнала, планирования платформы и нагрузки сети. Отдельное руководство поЧастота обновления ESL и производительность дисплеяможет помочь командам избежать обвинений в каждом медленном обновлении радиочастотного покрытия.

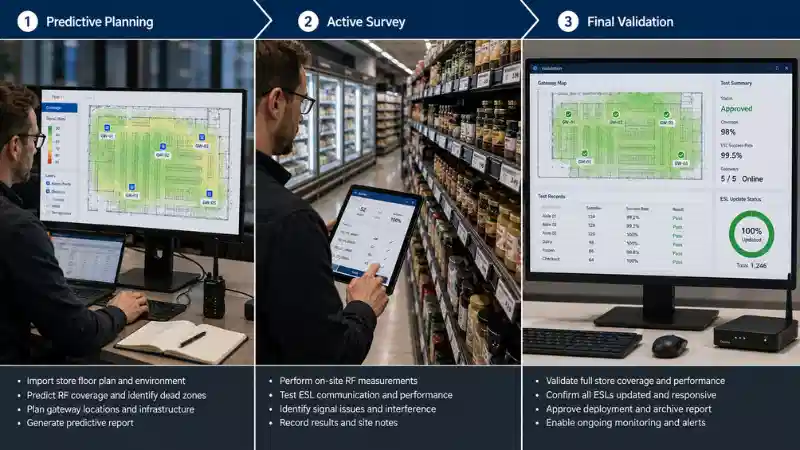

Используйте трехэтапное-обследование объекта ESL RF.

Обоснованный опрос отделяет планирование от проверки. Три приведенных ниже этапа не позволяют ошибочно принять прогнозируемый проект за завершенную установку.

Этап 1: Предварительное прогнозное планирование

Используйте текущий план этажа, расписание светильников, информацию о потолках, доступность сети, возможные точки крепления и документированные предположения поставщика для создания первоначальной компоновки шлюза.

На этом этапе необходимо определить вероятные зоны покрытия и очевидные риски, но не следует утверждать окончательное количество шлюзов. Радиус планирования не может воспроизвести заполненные полки, конструкцию морозильной камеры, радиоотражения, ориентацию этикеток или активную беспроводную среду магазина.

Этап 2. Активное обследование-объекта

Установите шлюзы временной или окончательной-позиции и используйте утвержденные модели этикеток для отправки реальных обновлений из репрезентативных местоположений. Записывайте как любые радиочастотные измерения,-поддерживаемые поставщиком, так и фактические результаты работы.

Общее руководство по развертыванию беспроводной сети отНИСТ по промышленным беспроводным системамособое внимание уделяется пониманию существующих беспроводных устройств, рабочих диапазонов, источников помех и установленной среды. В проектах ESL эти принципы необходимо сочетать с реальным тестированием обновлений-лейбла.

Этап 3. Заключительная проверка-установки

Повторите критические испытания после того, как шлюзы зафиксированы в утвержденных положениях, полки заполнены, холодильное оборудование работает и обычные системы хранения активны. Сохраните окончательную схему шлюза и доказательства тестирования в качестве базового показателя развертывания.

Эта окончательная проверка отличается от общей работы с аппаратным обеспечением, описанной вруководство по установке электронной этикетки на полке. Установка подтверждает, что компоненты смонтированы и подключены; RF-валидация подтверждает, что установленная система работает в реальной среде.

Что собрать перед входом в магазин

Обследование объекта становится медленнее и менее надежным, если команда обнаруживает базовую планировку или информацию об инфраструктуре только после начала тестирования. Перед посещением соберите:

Выбор поставщика также влияет на то, что можно измерить и подтвердить. Перед обследованием проверьте эти технические возможности в рамкахвыбор решения для розничной торговли электронными ценниками.

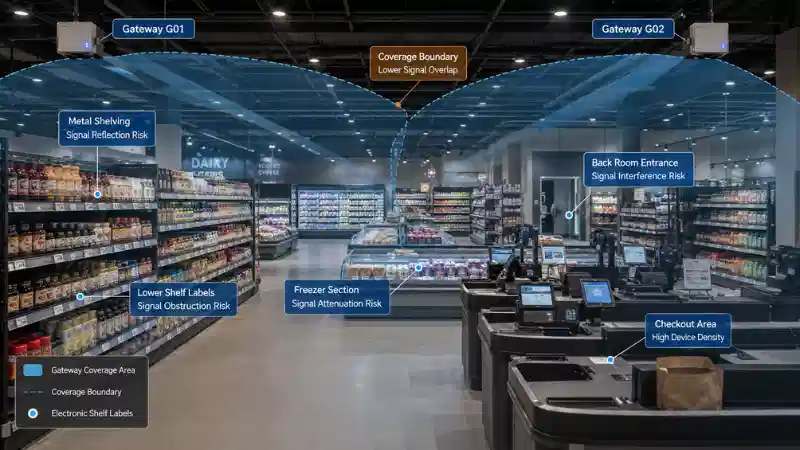

Составьте карту зон наибольшего-радиочастотного риска в магазине

План помещения должен стать картой рисков до установки шлюзов-кандидатов. Начните с областей, которые, скорее всего, продемонстрируют слабый дизайн.

Металлические стеллажи и плотные витрины

Металл может отражать, блокировать или перенаправлять радиосигналы. Тестовые этикетки внизу полки, за металлическими краями, внутри узких проходов, рядом с плотной арматурой и рядом с товарами, имеющими большой запас. Одна метка на уровне глаз- не может представлять весь проход.

Холодильники и морозильники

Холодное оборудование сочетает в себе металл, изоляцию, стекло, механизмы и необычные монтажные позиции. Считайте дверцы холодильника, открытые холодильные камеры, замороженные концевые секции, нижние направляющие и этикетки между соседними шкафами как отдельные контрольные точки.

При развертывании продуктового магазина физические и эксплуатационные требования этих отделов также следует учитывать наряду с более широкими вариантами использования, описанными в этом руководстве поэлектронные ценники для супермаркетов.

Стены, колонны, задние помещения и приемные

Сплошные стены и несущие колонны могут отделять шлюз-торгового зала от складского помещения, аптеки, прилавка обслуживания, приемной платформы или мезонина. Включите те области, где этикетки поддерживают комплектацию, пополнение запасов, наличие запасов или ценообразование,-ориентированное на клиента.

Кассы и места с большим количеством беспроводных сетей-

Зоны оформления заказа могут содержать точки доступа Wi-Fi-, POS-терминалы, платежные устройства, портативные сканеры, оборудование безопасности, устройства клиентов и цифровые дисплеи. Их присутствие не приводит автоматически к отказу, но делает тестирование в нормальных условиях эксплуатации более важным.

Выберите предварительное расположение шлюзов

Кандидаты на шлюзы должны быть расположены так, чтобы можно было управлять характеристиками радиосвязи, питанием, безопасным доступом к сети, безопасным обслуживанием и будущими изменениями в магазине.

• Отдавайте предпочтение возвышенным открытым местам, где одобренная конструкция антенны не блокируется большими металлическими креплениями.
• Избегайте закрытых шкафов, если поставщик не одобрил корпус и метод установки.
• Обеспечьте идентификацию шлюзов и доступность для проверки, замены и устранения неполадок в сети.
• Запишите идентификатор шлюза, точное местоположение, высоту установки, источник питания, сетевой адрес, предполагаемые зоны и дату установки.
• Не размещайте ворота там, где будущие вывески, сезонные витрины или реконструкция магазина могут мешать им.

Перекрытие покрытия может улучшить производительность или устойчивость границ, но только если платформа поддерживает ожидаемое соединение или поведение при отказе. Фактическая ассоциация шлюзов, организация очередей и аварийное переключение зависят от поставщика. При сравнении поставщиков проверяйте данные как об оборудовании, так и о сети, а не полагайтесь на одну заявку на покрытие; этотСравнение производителей электронных ценниковизлагаются более широкие факторы оценки.

Что измерять во время обследования РЧ-объекта

Ни одна цифра не доказывает, что зона ESL готова. Исследование должно сочетать измерения RF или платформы с эксплуатационными результатами.

Радиооборудование и допустимые условия эксплуатации различаются в зависимости от рынка. При развертывании в США на соответствующие устройства распространяются применимыеРазрешение на оборудование FCC и требования к радиочастотным устройствам. На других рынках действуют свои собственные правила спектра, мощности и соответствия. Сертифицированную конфигурацию выбранной системы не следует изменять исключительно для улучшения результатов опроса одного магазина.

Как провести активное обследование объекта ESL

1. Пронумеруйте зоны магазина.Используйте одинаковые коды, такие как A01 для прохода, F01 для морозильной зоны, C01 для кассы и B01 для задней комнаты. Используйте одни и те же коды на плане этажа, в протоколе испытаний, конфигурации шлюза и журнале исключений.
2. Установите шлюзы-кандидаты.Разместите одобренное оборудование в положениях, которые соответствуют предполагаемой конечной высоте, ориентации, транспортному соединению и условиям электропитания.
3. Выберите репрезентативные тестовые этикетки.Включите верхние, средние и нижние полки, торцевые крышки, места для морозильной камеры, кассы, задние помещения, структурные препятствия и прогнозируемую границу покрытия.
4. Запускайте контролируемые отдельные обновления.Используйте известное тестовое событие и запишите контрольную точку, идентификатор метки, шлюз, состояние, время завершения, повторные попытки, видимый результат и доказательства.
5. Запускайте реалистичные массовые обновления.Протестируйте проход, отдел, рекламный набор или другую нагрузку, которая представляет собой крупнейшее запланированное операционное событие.
6. Проверьте нормальные условия магазина.Если это возможно, повторите важные тесты, когда полки заполнены, холодное оборудование работает, Wi-Fi активен, устройства персонала используются и кассы работают.
7. Проверьте устойчивость и видимость сбоев.Отключайте или отключайте один шлюз только с помощью утвержденной процедуры тестирования. Подтвердите, что происходит с затронутыми событиями, используется ли альтернативное покрытие там, где оно поддерживается, и остаются ли видимыми неразрешенные метки.
8. Исправьте и повторите тест.Переместите или добавьте шлюз, измените утвержденную схему монтажа, удалите непреднамеренное препятствие, отремонтируйте транзитную линию, замените неисправную этикетку или исправьте привязку. Не закрывайте проблему до тех пор, пока окончательная конфигурация не пройдет тот же тест, который ее выявил.

Используйте записи обследования объекта, а не неофициальные заметки

Запись опроса делает результат повторяемым и проверяемым. В качестве отправной точки можно использовать следующие поля:

В примере намеренно избегаются универсальные сигнальные или временные пороги. Эти значения должны исходить из выбранной системы, требований розничного продавца к рискам и проверенных испытаний проекта.

Иллюстративный пример исследования супермаркетов

Следующий сценарий является гипотетическим и демонстрирует процесс принятия решения, а не претендует на реальный результат развертывания.

В продуктовом магазине есть шесть основных проходов, две холодильные стены, отдел замороженных-продуктов, восемь касс и подсобное помещение за сплошной стеной. Предварительный план назначает G01 проходам 1–3, G02 — проходам 4–6 и холодильным витринам, а G03 — кассам и подсобному помещению.

Отдельные обновления работают в большинстве локаций, но возникают три проблемы:

• Этикетки на нижних-полках рядом с замороженной секцией остаются неподтвержденными.
• Ярлыки двух подсобных-комнат обновляются только после повторных попыток.
• Метки концевых-заглушек между G01 и G02 становятся несовместимыми во время тестирования массового продвижения.

Команда не должна просто увеличивать число повторных попыток и одобрять хранилище. Сначала необходимо определить, имеют ли сбои общую радиочастотную причину.

1. Убедитесь, что каждое событие достигло правильного магазина, продукта и метки.
2. Проверьте работоспособность этикетки и повторите событие с заведомо-хорошей тестовой этикеткой.
3. Убедитесь, что G01, G02, G03 и их транспортные соединения находятся в режиме онлайн.
4. Просмотр состояния очереди и порядка событий.
5. Сравните-поддерживаемые поставщиком измерения каналов и эксплуатационные результаты в неудавшихся контрольных точках.
6. Переместите или добавьте утвержденное покрытие, если данные указывают на слабость радиочастот.
7. Повторите одни и те же индивидуальные, массовые и отказные тесты.
8. Сохраните окончательную схему шлюза и свидетельство закрытого-дефекта в качестве утвержденного базового плана.

Этот процесс также предотвращает ненужные покупки оборудования. Неудачное обновление, вызванное привязкой, поврежденной меткой или сетевой очередью, не должно автоматически приводить к созданию другого шлюза. Финансовый эффект от шлюзов, установки, маркировки, обслуживания и программного обеспечения должен оцениваться в рамках интересов розничного продавца.реальная стоимость электронных ценников.

Прежде чем винить радиочастотное покрытие, диагностируйте неисправную этикетку

Если ESL не обновляется, используйте фиксированный порядок устранения неполадок:

1. Проверьте исходное событие.Подтвердите продукт, магазин, шаблон, версию, время действия и предполагаемое содержание.
2. Проверьте привязку продукта-к-этикетке.На здоровой этикетке может отображаться неправильный продукт, если ассоциация неверна.
3. Проверьте работоспособность этикетки.Проверьте батарею, регистрацию, состояние оборудования и убедитесь, что заведомо-хорошее тестовое событие прошло успешно.
4. Проверьте доступность шлюза.Убедитесь, что предполагаемый шлюз включен, подключен, зарегистрирован и обрабатывает события.
5. Проверьте транспортную сеть и очереди на платформе.Проблема с локальной сетью, сервером, интеграцией или очередью может выглядеть как сбой RF.
6. Сравните близлежащие контрольные точки.Группа отказов на одинаковых позициях на полке является более убедительным доказательством радиочастотности, чем одно изолированное устройство.
7. Просмотрите доступную ссылку и повторите попытку.Используйте измерения,-специфичные для конкретной платформы, а не придуманные универсальные пороговые значения.
8. Устраните предполагаемую причину и повторите первоначальный тест.Другой тест не может доказать, что исходный сбой закрыт.

Для более широкой изоляции неисправностей используйте специальное руководство поэлектронные ценники не обновляютсявместо того, чтобы превращать эту статью в полное руководство по устранению неполадок.

Понимание уровней подтверждения

Термины, приведенные ниже, являются общими примерами. Фактические названия статусов и доказательства, стоящие за ними, различаются в зависимости от платформы.

Для клиентов,-сталкивающихся с обновлением цен, сама по себе передача обычно является слабым доказательством принятия. Проект должен использовать самое убедительное подтверждение, которое действительно поддерживает платформа, и определять, когда требуется физический отбор проб.

Постройте матрицу охвата и приемочных тестов

Определите критерии приемки перед тестированием

Не существует универсального порога пропуска для каждого магазина, протокола или платформы. Розничный торговец и поставщик должны согласовать доказательства до начала опроса.

Должны-иметь критерии

• Каждая критическая зона представлена ​​задокументированными контрольными точками.
• Цены,-ориентированные на клиента, не могут оставаться молчаливо неподтвержденными.
• Неудачные события создают видимое исключение для владельца.
• Протестированы массовые обновления и отмена рекламных акций.
• Окончательная конфигурация проверяется повторно после каждого исправления материала.
• Окончательная карта шлюза, сведения о сети, открытые проблемы и доказательства закрытия сохраняются.

Рекомендуемые критерии

• Мониторинг повторных попыток-на уровне зоны и неподтвержденных-меток.
• Определенные периоды завершения для регулярных обновлений, рекламных акций и срочных исправлений.
• Утвержденные правила физического отбора проб для ценовых событий с высоким-риском.
• Процедура восстановления при сбое шлюза или транзитной сети.

Расширенные критерии для более крупных развертываний

• Автоматическая сверка утвержденного события и статуса на уровне-устройства.
• Стандартизированная серьезность дефектов и их эскалация в магазинах.
• Анализ тенденций по шлюзу, зоне, модели метки и типу прибора.
• Контролируемое сравнение шаблонов магазинов без предположения об идентичных результатах RF.

Сколько шлюзов ESL нужно магазину?

Не существует надежной универсальной формулы, основанной только на площади помещения или количестве этикеток.

Окончательное число зависит от протокола, аппаратного обеспечения шлюза, конструкции антенны, геометрии магазина, потолка, креплений, плотности этикеток, загрузки обновлений, критических-зон для бизнеса, доступного питания и расположения сети, а также требуемой устойчивости.

Используйте оценку поставщика для создания позиций кандидатов, а затем позвольте активному опросу определить окончательный подсчет. Небольшой магазин с плотной стальной арматурой и холодильными шкафами может потребовать более тщательного планирования, чем более крупный магазин открытого-формата.

При сравнении решений подтвердите, что на самом деле предполагают указанные значения покрытия и мощности. Общее объяснениечто включает в себя решение для электронных ценниковможет помочь отделам закупок разделить ответственность за этикетку, шлюз, программное обеспечение и интеграцию.

Когда проводить повторное тестирование после запуска-в прямом эфире

Утвержденная карта шлюзов является базовой, а не постоянной гарантией. Повторите целевые тесты, если:

• Переставляются проходы, торцевые заглушки или стеллажи.
• Устанавливаются новые холодильники, морозильники, клетки для скота или большие витрины.
• Магазин реконструируется или добавляется новая стена.
• Плотность этикеток или нагрузка на обновление существенно возрастают.
• Изменяются шлюзы, встроенное ПО, настройки протокола или сетевая инфраструктура.
• Рядом установлено новое беспроводное оборудование.
• В одной зоне возникают повторяющиеся попытки или неподтвержденные метки.

Мониторьте по зонам, а не полагайтесь только на процент успеха в одном магазине. Высокий общий результат может скрыть постоянную мертвую зону, затрагивающую небольшую, но важную группу меток.

Распространенные ошибки размещения шлюза

• В зависимости от радиуса покрытия:круг на плане этажа-не моделирует полки, запасы, ориентацию, движение транспорта или загрузку обновлений.
• Тестирование ярлыков только-на уровне глаз:нижние направляющие, края морозильной камеры, углы, торцевые крышки и задние помещения могут вести себя по-разному.
• Тестирование одной этикетки за раз:это не свидетельствует о наибольшей рекламной или операционной нагрузке.
• Назовем передачу успешной:предполагаемая физическая этикетка и окончательное содержимое по-прежнему требуют соответствующего подтверждения.
• Добавление шлюзов перед диагностикой причины:сбои привязки, работоспособности меток, транзитного соединения, очереди или шаблонов не могут быть проблемами RF.
• Копируем везде один дизайн магазина:общие стандарты полезны, но каждое местоположение требует проверки на соответствие установленной среде.
• Игнорирование доступа для обслуживания:ворота, до которых невозможно безопасно добраться, не являются практической конечной точкой.

Заключительный вывод

Надежное размещение электронных ценников объединяет четыре формы доказательств: точную планировку магазина, документированный предварительный проект, реальное тестирование RF и обновлений этикеток, а также четкие правила приемки.

Прежде чем утвердить магазин, команда проекта должна иметь возможность показать, где установлен каждый шлюз, какие зоны риска были протестированы, что подтверждает каждый статус, как были разделены RF- и не-сбои RF, что было исправлено и как была повторно проверена окончательная конфигурация.
