Частота обновления ESL и производительность дисплея

Фундаментальное ограничение

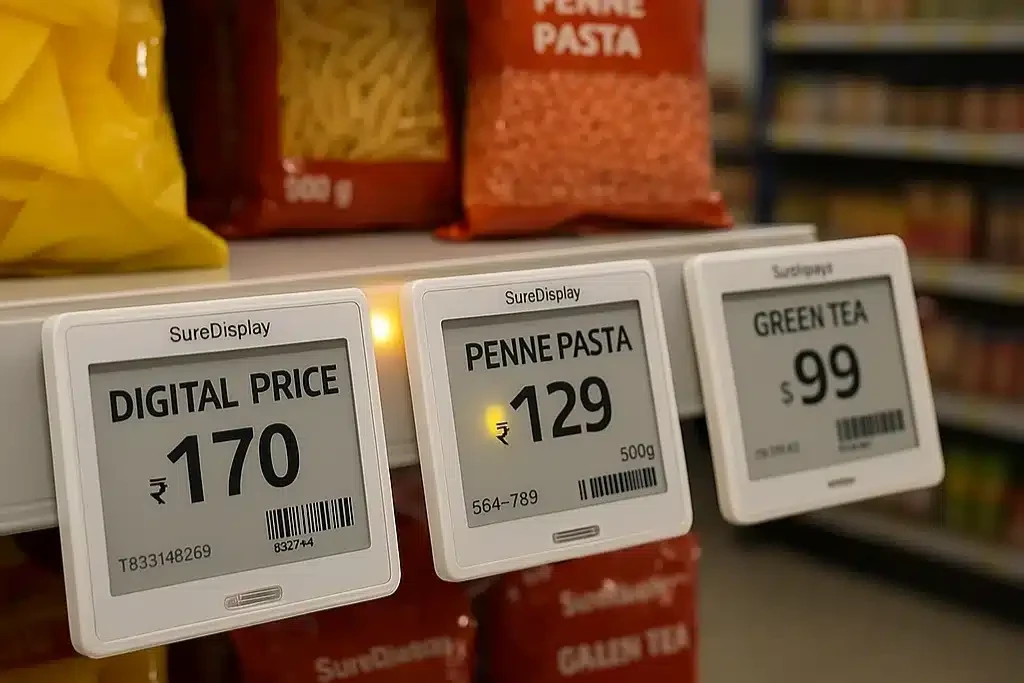

Электронные ценники действуют в условиях физических ограничений, которые не сможет скрыть никакой маркетинг:электрофоретические частицы движутся через вязкую жидкость, а вязкая жидкость сопротивляется движению.. Никакие обновления программного обеспечения не исправят эту проблему.

Частота обновления ESL-обычноот 300 мс до 2000 мсдля полноэкранного обновления-выводится непосредственно из времени, необходимого для миграции заряженных частиц диоксида титана и сажи через углеводородный растворитель под действием приложенного электрического поля. Частицы сталкиваются с силами сопротивления (Стокса перетащить, если вам нужен технический термин, то математика, стоящая за ним, имеет меньшее значение, чем практический эффект: частицы замедляются в густой жидкости). Они электростатически взаимодействуют с соседними частицами. Они прилипают к стенкам капсулы после длительного отдыха.

Каждая миллисекунда обновления отражает реальные события молекулярного-масштаба, происходящие одновременно внутри миллионов микрокапсул. Тем, кто использует ЖК- или OLED-технологии, следует полностью отказаться от этой ментальной модели. Это не дисплеи, которые «сканируют» пиксели электронами. Это электрохимические системы, которые физически перемещают материю.

Формы сигналов: где инженерия встречается с электрохимией

управляющая форма сигналаименно здесь усилия по оптимизации концентрируются наиболее интенсивно. Это временная последовательность напряжения-, которая должна одновременно решить четыре задачи: стереть предыдущее изображение, активировать медленные частицы, установить эталонную шкалу серого и записать новое изображение-при этом минимизируя энергопотребление, ореолы и общую продолжительность обновления.

Стираниена первом месте. Дисплей приводит все пиксели в однородное оптическое состояние, обычно белое. Зачем беспокоиться? Потому что частицы EPD демонстрируют поведение, зависящее от пути-. Пиксель, переходящий от черного к серому, следует траектории, отличной от траектории перехода от белого к серому. Это стало очевидным на ранних этапах развертывания, когда клиенты жаловались на непоследовательную визуализацию в оттенках серого. Стирание перемещает все пиксели в общую начальную точку, устраняя зависимость от начальных условий.

Активацияследует за -высоко-переменным напряжением (±15 В при 50-100 Гц), которое колеблет частицы между оптическими крайностями. Этот процесс стряхивает свободные частицы, которые стали удобными. Частицы, оставшиеся неподвижными, обладают повышенной поверхностной адгезией к стенкам капсулы и соседним частицам. Тестирование позволяет определить оптимальную продолжительность активации путем анализа точки перегиба кривой зависимости яркости-от-времени — точного момента, когда подвижность частиц достигает максимальной реакции. Если идти короче, медленные частицы останутся позади. Если идти дольше, энергия будет потрачена впустую.

Затем приходитэталонное учреждение в оттенках серого. Дисплей создает однородное эталонное состояние белого, поскольку точность шкалы серого EPD критически зависит от начала с известной оптической базовой линии. Примечательно, что вставка короткого интервала нулевого-напряжения после этой фазы улучшает последующую согласованность оттенков серого. Частицам требуется некоторое время, чтобы стабилизироваться, прежде чем им будет предложено занять точные промежуточные положения.

Окончательно,написание изображений. Пиксельные-напряжения и длительность перемещают частицы в целевые позиции. 16-уровневая шкала серого требует точного контроля вертикального распределения частиц внутри каждой микрокапсулы: частицы на верхней поверхности дают белый цвет, нижнюю — черный, а промежуточные положения — серый цвет.

Стремление к 300 мс

Насколько быстро могут работать системы ESL? Агрессивная оптимизация формы сигнала продемонстрировалаСнижение на 180 мспо продолжительности фазы активации иСокращение на 120 мсв эталонной фазе оттенков серого. Эти преимущества достигаются за счет нескольких методов, усовершенствованных в течение нескольких циклов развертывания.

Анализ точек перегибапозволяет отслеживать оптический отклик-в реальном времени, а не использовать фиксированное время активации.Уменьшение переключения полярностиимеет значение, поскольку изменение полярности напряжения приводит к всплескам тока и приводит к потере энергии.-Операции по упорядочиванию, направленные на минимизацию этих переходов, суммируются. Истратегическая вставка интервалов 0 Виспользует импульс частиц, позволяя продолжать миграцию без затрат энергии.

Теоретический минимум для материалов EPD текущего-поколения составляет приблизительно200 мсдля приемлемого качества изображения. Некоторые панели в контролируемых условиях были увеличены до 180 мс, но ухудшение качества становится заметным. Для преодоления этого барьера потребуются инновации в материалах, а не умение формировать сигналы.

Режимы обновления: трилемма скорости{{0}качества-ореолов

Каждое обновление ESL предполагает неизбежный трехсторонний-компромисс. Никакая инженерия не сможет избежать этого; остается только выбирать, какие компромиссы принять. Опыт развертывания в продуктовых магазинах, магазинах электроники и аптеках позволил сделать убедительные выводы о том, когда следует использовать каждый режим.

Глобальное обновление (режим GC16)

Это полный сброс-750-2000 мсчерных-белых-черных вспышек, которые заставляют каждую частицу проходить полные циклы миграции. Выглядит эффектно, клиенты иногда спрашивают, не неисправны ли этикетки, но это единственный режим, который полностью исключает накопившиеся ошибки позиционирования.

Глобальное обновление необходимо после расширенных последовательностей частичного обновления, при отображении изображений с высокой-точностью или когда ореолы становятся визуально нежелательными. Одна продуктовая сеть изначально сопротивлялась «уродливой перепрошивке» и попыталась запустить чистые частичные обновления. Три недели спустя их рекламные этикетки стали практически нечитаемыми. Теперь они запускают глобальное обновление каждую ночь в нерабочие часы.

Частичное обновление

Частичное обновление обновляет только те пиксели, которые различаются между кадрами.250-500 мс. Экономия времени значительна.-Измерения показываютСнижение мощности на 70%при обычном обновлении цен-но существует компромисс.

Неизмененные пиксели не получают управляющего напряжения. Их частицы постепенно приобретают все более стабильные конфигурации. Стабильный звучит хорошо, пока не поймешь, что стабильный также означает неподвижный. После 5–10 циклов частичного обновления становятся видны ореолы. Этот порог варьируется в зависимости от производителя; некоторые панели выдерживают 15 циклов, другие показывают проблемы после 6. Единственный надежный подход — дисциплинированное периодическое глобальное вкрапление обновлений.

Быстрое обновление (режим DU)

Режим прямого обновленияполностью жертвует возможностями оттенков серого. Каждый пиксель является двоичным-черным или белым, ничего промежуточного. Это позволяет120-250 мсобновляется с помощью одной вспышки, но края текста выглядят сглаженными, а изображения не могут быть и речи.

Для платных-приложений ESL, отображающих числовые символы, режим DU часто является оптимальным вариантом. Параллельное--тестирование в магазине бытовой электроники показало, что покупатели не могли отличить цены, отображаемые DU-, от цен, отображаемых с помощью GC16, на обычном расстоянии просмотра. Экономия электроэнергии была значительной.

Режим анимации A2

В80-120 мс, режим A2 приближается к частоте обновления,-совместимой с видео. Он использовался для демонстраций продуктов и интерактивных киоск-приложений.

Но компромиссы серьезны. Призраки быстро накапливаются. Контраст снижается. Мелкие детали исчезают после нескольких циклов. Один клиент хотел, чтобы анимированный рекламный контент на ценниках был технически возможен с помощью формата A2, но ухудшение качества изображения через 30 секунд сделало это непрактичным. Этот режим предназначен для перьевого ввода и кратких демонстраций, а не для производственного развертывания ESL.

Выбор правильного режима

Как выбрать? Честно говоря, тип контента обычно решает за вас. Для фотографических изображений требуется GC16; в цифрах цен можно использовать DU. Частота обновлений меняет баланс:-редкие обновления способствуют качеству, частые — скорости. И независимо от основного режима глобальное обновление должно происходить через определенные промежутки времени. Невозможно избежать проблемы накопления ореолов.

Отображение параметров производительности

Контрастность

Коэффициенты контрастности EPD обычно варьируются отот 8:1 до 15:1, с панелями премиум-класса, достигающими20:1. Сравнение со спецификациями ЖК-дисплея (1000:1+) вводит в заблуждение.

Контрастность EPD измеряется при окружающем освещении-фактических условиях, когда покупатели читают этикетки на полках. Контрастность ЖК-дисплея снижается при ярком окружающем освещении; Контраст ЭПД улучшается. Измерения читаемости ESL в магазинах с верхним освещением 800+ люкс показывают, что близлежащие ЖК-экраны полностью размыты.

Сканеры штрих-кода должны быть где-то рядомКонтраст 6:1для надежного чтения-мы протестировали это на нескольких моделях сканеров. Каждый коммерческий ESL, который мы измеряли, легко очищает эту полосу, а это означает, что лазерные сканеры могут без проблем считывать штрих-коды непосредственно с электронного дисплея.

Разрешение и плотность пикселей

Плотность пикселей ESL (100–150 точек на дюйм) отражает осознанный инженерный выбор, а не технологическое ограничение. Для более высокого разрешения требуется больше пикселей, каждый из которых требует индивидуального управления,-увеличивая время обновления, энергопотребление и стоимость компонентов.

Некоторые клиенты запросили дисплеи с разрешением 200+ DPI. На вопрос о расстоянии просмотра ответ всегда был более 50 см. На таком расстоянии разрешение 100 DPI обеспечивает достаточную разборчивость текста. Чрезмерное-определение разрешения тратит ресурсы без видимой выгоды.

Цветовые возможности

Стандартный черно--и-белый ESLостается рабочей лошадкой: самое быстрое обновление (300 мс), минимальное энергопотребление, высочайшая надежность. Он эффективно обрабатывает 90% приложений, отображающих цены.

Четыре-цветовые системыИспользование технологии E Ink Spectra 3100 позволяет одновременно отображать черный/белый/красный/желтый цвета. Полезно для акцентных цветов,-специфичных для бренда, но время обновления увеличивается.

Полноцветные-панелис помощью технологии ACeP Gallery можно создавать фотографические изображения. Система голубых-пурпурных-желтых-белых частиц действительно впечатляет.-Фото продуктов, представленные на этих панелях, часто считаются напечатанными. Но1500 мс+ время обновленияа значительно более высокие затраты ограничивают применение в премиальных случаях, когда визуальный эффект оправдывает затраты.

Когда дело доходит до цвета, всегда возникает вопрос, оправдывает ли дополнительная информационная ценность затраты на время обновления, мощность и стоимость единицы продукции. В девяти случаях из десяти монохромный помогает.

Призраки: постоянный артефакт

Двоение изображения не является дефектом, который необходимо устранить. Это неотъемлемая характеристика электрофоретической технологии, требующая контроля.Любой, кто обещает призрачную-бесплатную производительность EPD, либо искажает суть технологии, либо продает панели, которые обновляются достаточно медленно, чтобы скрыть проблему.

Откуда берутся призраки

Три механизма способствуют этому.Неполная миграция частиц-частицы не достигают намеченных позиций из-за недостаточной продолжительности движения или напряжения.Распределение остаточного заряда-неравномерное накопление заряда на стенках капсулы, влияющее на последующее движение частиц. Игистерезис адгезии частиц-Частицы, оставшиеся неподвижными, приобретают повышенную адгезию к поверхности.

Значительное время было потрачено на описание поведения ореолов у различных производителей панелей. Изменения значительны; некоторые панели заметно исчезают после 5 частичных обновлений, в то время как другие терпят 12-15.

Факторы окружающей среды усугубляют ситуацию

Температураимеет огромное значение. Вязкость растворителя увеличивается при низких температурах, затрудняя движение частиц и усугубляя появление ореолов. При температуре ниже 10 градусов время обновления необходимо увеличить, иначе должны быть приняты видимые артефакты. При температуре ниже 0 градусов стандартные панели становятся проблематичными.-В холодильных шкафах наблюдались совершенно неразборчивые показания на дисплее, где использовались панели, не рассчитанные на работу в холодных условиях.

Напряжение аккумуляторавлияет и на ореолы. Разряженные батареи обеспечивают пониженное напряжение питания, что приводит к неполной миграции частиц. Один из клиентов аптеки столкнулся с загадочными проблемами с ореолами, которые оказались вызваны выходом из строя батарей в партии этикеток. Системы ESL должны реализовывать обнаружение низкого-заряда батареи с упреждающими оповещениями о необходимости технического обслуживания.

Обновить историювсе усугубляет. Пиксель, неоднократно отображающий один и тот же контент, создает все более устойчивые конфигурации частиц. Статический контент исчезает быстрее, чем динамический контент.-Это противоречит здравому смыслу, пока не будет понятен механизм прилипания.

Управление ореолами на практике

Периодическое глобальное обновлениеостается основным средством смягчения последствий. Обычно рекомендуется выполнять обязательное полноэкранное-обновление после каждых 5–10 частичных обновлений, однако оптимальный интервал зависит от панели и условий эксплуатации.

Таблицы поиска с-компенсацией температурыпомощь в изменяющихся условиях. Параметры управления, хранящиеся в LUT, индексированные по температуре, автоматически увеличивают продолжительность сигнала при низких температурах. Измерения показываютУменьшение ореолов на 40 %использование хорошо-настроенной температурной компенсации по сравнению с фиксированными параметрами.

Историческая компенсация кадровявляется более сложной-корректировкой текущих сигналов на основе истории обновления-уровня пикселей для компенсации накопленного позиционного смещения. Не все контроллеры ESL поддерживают это, но это дает ощутимую разницу для панелей, которые находятся в эксплуатации уже несколько месяцев.

Контент-дизайнтоже имеет значение. Белый фон с черным текстом создает менее заметные ореолы, чем инверсные цветовые схемы. Шаблоны ESL следует разрабатывать с учетом особенностей ореолов.-Избегайте больших сплошных черных областей, которые будут явно ореолы, отдавайте предпочтение белому фону.

-Производительность обновления уровня системы

Время обновления отдельного ESL — это лишь один из компонентов задержки обновления системы. Для развертываний с тысячами меток сетевая архитектура доминирует над общим временем обновления. Некоторые клиенты зацикливаются на улучшении обновления панели за 50 мс, игнорируя при этом узкие места в сети, которые добавляют 30 секунд к их циклам обновления.

Протоколы связи

Собственные радиочастотные системы с частотой менее 1 ГГцобеспечивают максимальную зону покрытия и проникновение в здание. Дальность связи от шлюза-до-этикетки превышает 25 метров, что важно в крупных-торговых точках. Ограничения пропускной способности ограничивают возможности одновременного обновления, но для типичных моделей обновлений в розничной торговле это редко становится узким местом.

Bluetooth с низким энергопотреблением и PAwR(Периодическая реклама с ответами, добавленная в BLE 5.4) обеспечивает стандартизированную двустороннюю связь с большим количеством устройств. Одна точка доступа теоретически может адресовать32 640 этикеток-128 групп по 255 ярлыков в каждой группе. Интервал периодической рекламы определяет задержку системы; более короткие интервалы обеспечивают более быстрый отклик при более высоких затратах на электроэнергию. Системы BLE были развернуты с интервалом в 1 секунду для чувствительных ко времени приложений и с интервалом в 10 секунд для регулярного обновления цен.

Топология сетиследует схеме «звезда» с централизованными шлюзами. Каждый шлюз охватывает определенную зону; перекрывающееся покрытие обеспечивает избыточность. Крупные предприятия розничной торговли требуют тщательного планирования радиочастотного канала.-Одно развертывание, когда два шлюза на соседних каналах создавали помехи, привело к потере 15 % пакетов.

Реальная-мировая пропускная способность

В производственных системах3000 обновлений этикеток за 5 минутчерез единый шлюз постоянно достижима. Конечная-до-задержка от команды сервера для отображения завершенных запусков3–10 секундв зависимости от нагрузки сети и требований к повторным попыткам.

Важный вывод из опыта развертывания: в типичных сценариях обновления розничной торговли, когда изменения цен распространяются на тысячи этикеток, производительность сети на-уровне системы ограничивает общее время обновления, а не скорость обновления отдельных этикеток. Оптимизация отдельных частот обновления ниже 500 мс дает меньшую отдачу, когда распространение по сети требует секунд.

Энергопотребление и срок службы батареи

Потребление энергии EPD происходит почти исключительно во время событий обновления. Ток в режиме ожидания пренебрежимо мал.-Измерено микроампер. Этот профиль позволяетмноголетний-срок службы батареииз монетных ячеек, что остается одним из самых сильных аргументов в пользу ESL на основе EPD-.

Что потребляет энергию

Количество пикселейимеет линейную зависимость-дисплеи большего размера потребляют пропорционально больше энергии.Глубина оттенков серогоимеет значение, поскольку 16-уровневый GC16 требует более сложных сигналов, чем режим двоичного DU.Обновить выбор режимаимеет большое влияние; Глобальное обновление потребляет в 2–3 раза больше энергии, чем частичное обновление. Итемпературавлияет на энергопотребление, поскольку в холодных условиях требуются более длинные сигналы.

Срок службы батареи на практике

ДляЛитиевые батарейки типа CR2450при емкости около 600 мАч наблюдаемая производительность следующая:

Эти прогнозы предполагают работу при комнатной температуре. При хранении в холодильных камерах-охлаждаемые и замороженные секции- наблюдается ускоренный разряд батареи как из-за увеличения мощности обновления, так и из-за снижения емкости батареи при низких температурах. Этикетка, рассчитанная на 5 лет при комнатной температуре, может храниться 2 года в холодильной камере.

Каждое обновление потребляет ограниченную емкость аккумулятора. Один клиент хотел, чтобы анимированные ценовые акции работали постоянно.-батарейки хватило на три недели. Системные архитекторы должны определить требования к частоте обновлений перед выбором оборудования. Для этикетки, требующей ежечасных обновлений, требуется другая архитектура батареи, чем для этикетки, обновляемой ежедневно.

Влияние температуры на производительность

Температура влияет на производительность ESL посредством нескольких механизмов, что делает ееединственная наиболее важная переменная окружающей среды. Это неоднократно демонстрировалось при развертывании в торговых залах с контролируемым климатом-, в холодильных витринах, в отделах замороженных продуктов и на открытом воздухе.

Вязкость растворителя

Это немного касается химии, но вкратце: растворитель EPD становится гуще при охлаждении. Отношения примерно следуютКривая Аррениуса-Не углубляясь в термодинамику, важно то, что эффект является экспоненциальным, а не линейным.

В25 градусов(эталонное состояние), частицы обладают номинальной подвижностью. В0 градусов, вязкость увеличивается примерно вдвое, уменьшая скорость частиц вдвое. В-20 градусов, вязкость увеличивается примерно в 4 раза, что требует пропорционального увеличения длительности сигнала. Математические расчеты довольно хорошо это предсказывают, хотя реальные-результаты иногда различаются в зависимости от конкретного состава растворителя, который использует каждый производитель.

Тестирование заявлений одного производителя о «широкой температуре» при работе панелей при температуре -15 градусов показало, что время обновления увеличилось с 400 мс до 1100 мс. Панели работали, но спецификации предполагали гораздо лучшие характеристики в холоде.

Классификация рабочих диапазонов

Стандартные панелиохватывают диапазон от 0 до 40 градусов с базовой производительностью.Панели расширенного диапазонарегулировка от -10 до 50 градусов с умеренной компенсацией формы сигнала.Широкие температурные панели-необходимо для морозильных шкафов-работает при температуре -25–60 градусов с использованием специальных ламинированных материалов для передней панели, встроенного датчика температуры и адаптивного выбора формы сигнала. Истинныйпанели для морозильной камеры-существуют оптимизированные для температур от -30 до 10 градусов, но требуют премиальной цены.

Температурная компенсация

Широкий-температурный ESL включает встроенные-датчики температуры, несколько наборов параметров сигналов, хранящихся в памяти, и автоматический выбор параметров на основе измеренной температуры. Увеличенная длительность сигнала для работы в холодном состоянии и уменьшенные перепады напряжения для работы при высоких-температурах.

Снижение производительности при работе в широком-температурном диапазоне-нетривиально. Измерения показывают время обновления при экстремальных температурах.двойной-тройнойКомнатная-температура. Клиентам, развертывающимся в охлаждаемых средах, необходимо учитывать это при расчете времени обновления.

Где требования ESL расходятся НОВЫЙ РАЗДЕЛ

Общая спецификация розничного ESL охватывает примерно 60 % реальных-развертываний. Остальные 40% включают специализированные требования, которые возникают только при изучении конкретных вертикальных рынков. То, что работает в магазине бытовой электроники, совершенно не работает на складе замороженных продуктов. В следующих разделах описывается опыт развертывания в различных отраслях, где стандартные предположения ESL не работают.

Свежие продукты и бакалейные товары: динамическое ценообразование соответствует запасам скоропортящихся продуктов

Розничная торговля свежими продуктами представляет собой наиболее требовательное приложение ESL по простой причине: ценность продукта постоянно снижается во время его демонстрации. Стейк, который стоит 15 долларов за фунт в понедельник утром, к вечеру среды может стоить 7 долларов за фунт, если он не будет продан. Традиционные бумажные этикетки не могут отразить эту кривую стоимости. ESL может,-но требования к реализации существенно отличаются от стандартных цен на продукты.

Динамическое ценообразование со скидкойтребует частоты обновлений, которая разряжает стандартные батареи ESL в течение нескольких месяцев. Отдел свежих продуктов ежедневно обновляет цены четыре раза:-утренний запас, дневная корректировка, вечерняя скидка, ночной сброс-потребляет батарею в 4 раза быстрее, чем в центральном магазине-этикетка обновляется один раз в неделю. Выбор химического состава аккумуляторов смещается от стандартных монетообразных элементов CR2450 к элементам литий-тионилхлорида большей-емкости или перезаряжаемым вариантам с индуктивными зарядными станциями, встроенными в полочные крепления.

Индикация срока годностидобавляет требования к плотности информации. Для простого ценника требуется около 50 символов. На этикетке свежих продуктов питания, на которой указаны цена, цена за единицу продукции, дата упаковки, дата продажи-и дата использования-, необходимо использовать 150+ символов читаемого размера шрифта. Соответственно увеличивается площадь витрины: этикетки размером 2,9 дюйма и 4,2 дюйма становятся стандартными, тогда как для центрального магазина достаточно 2,13 дюйма.

В отделе свежих морепродуктов одной продуктовой сети был установлен 4,2-дюймовый трехцветный-ESL со встроенным NFC для взаимодействия с покупателями со смартфона. Красный акцентный цвет выделяет товары, приближающиеся к продаже-по датам, с автоматической прогрессивной скидкой: скидка 15 % за оставшиеся 48 часов, 30 % за 24 часа, 50 % за 12 часов. Интеграция серверной части требовала-подключения к системе управления запасами в реальном времени-по сути, к инфраструктуре ESL. стал частью системы сокращения запасов, а не просто инструментом ценообразования. Снижение сокращения на 23 % в пилотном отделе оплатило все развертывание за семь месяцев.

Холодные средыввести температурные осложнения, обсуждавшиеся ранее. Охладители молочных продуктов, работающие при температуре 4 градуса, вызывают заметное замедление обновления. Мясные случаи при 2 степени хуже. Для ящиков для замороженных продуктов при температуре -18 градусов требуются специализированные панели для широкого диапазона температур, которые стоят на 40–60 % дороже стандартных единиц. Один розничный торговец замороженными продуктами первоначально установил стандартные панели в отделе мороженого; этикетки стали нечитаемыми в течение недели из-за скопления ореолов из-за недостаточного обновления при рабочей температуре.

Градиент температуры внутри холодильных витрин создает дополнительную сложность. Системы воздушных завес создают разницу температур в 8-12 градусов между передней кромкой (теплее, вблизи смешивания окружающего воздуха) и задней частью (холоднее, возле испарителя). Этикетки в передней части коробки с молочными продуктами могут работать под углом 8 градусов, а этикетки сзади — под углом 2 градуса, -что достаточно сильно, чтобы потребовать разную синхронизацию сигналов. Сложные развертывания реализуют измерение температуры для каждой этикетки с индивидуальными параметрами обновления.

Учет скоропортящихся товаровинтеграция представляет собой следующую эволюцию. Когда системы ESL двунаправленно подключаются к управлению запасами, этикетка становится не только дисплеем, но и датчиком. -Обнаружение отсутствия товаров на складе-определяет, когда позиция на полке пуста на основании отсутствия продаж-обеспечивает автоматическое оповещение о пополнении запасов. Один производственный отдел сократил число происшествий, связанных с отсутствием--на складе, на 34 % благодаря использованию ESL-интегрированного мониторинга запасов, который помечал позиции, на которых в периоды пиковой нагрузки не осуществлялись продажи в течение более 4 часов.

Складская и промышленная логистика: масштаб меняет все

Развертывания ESL на промышленных складах работают в условиях ограничений, с которыми редко сталкиваются архитекторы систем розничной торговли. Продуктовый магазин может иметь 15 000 наименований товаров на площади 40 000 квадратных футов. В распределительном центре, обслуживающем эту продуктовую сеть, имеется 50000+ наименований товара на площади 500 000 квадратных футов и высоте потолков 40 футов. Модели распространения радиочастот, которые работают в розничной торговле с потолком высотой 12 футов, полностью терпят неудачу на складе со стальными стеллажами высотой до 35 футов.

Идентификация местоположения бункератребует других приоритетов отображения, чем розничные ценники. Доминирующей информацией является не цена,-а код местоположения, артикул и количество. Шаблоны ESL склада обычно отображают идентификаторы местоположений шрифтом размером 48-пунктов или более, читаемым с 3+ метров, что позволяет операторам вилочных погрузчиков и работникам, занимающимся сбором-упаковки грузов, определять местоположения, не приближаясь к контейнеру. Требования к коэффициенту контрастности ужесточаются, поскольку просмотр происходит при переменном промышленном освещении-в некоторых проходах под прямыми светильниками для высоких пролетов при 1500+ люкс, в других в тени при 200 люкс.

Выберите-чтобы-облегчить интеграциюрасширяет ESL за пределы пассивного отображения и превращает его в активное руководство рабочим процессом. Светодиодные индикаторы, встроенные в дисплеи на электронной-бумаге, мигают, указывая работникам на необходимость выбора местоположения. EPD показывает, что выбрать; светодиод показывает, где выбрать. Комбинированные системы снижают уровень ошибок при подборе с типичного диапазона 0,5-1% до 0,1% или выше. Светодиодная индикация изменения баланса мощности-во время операций комплектования потребляет больше энергии, чем цикл обновления электронной-бумаги. Архитектура аккумуляторов адаптируется соответствующим образом, часто переходя на литиевые элементы типа АА или проводное питание для мест с высокой активностью.

Среды с высокими-стойкамистресс систем радиочастотной связи. Металлические стеллажи создают многолучевые помехи. Высокие проходы создают теневые зоны. Один шлюз, охватывающий 25 метров в розничной торговле, может охватывать только 8-10 метров в условиях плотного склада. Плотность шлюзов увеличивается в 3–4 раза по сравнению с развертываниями в розничной торговле при эквивалентном покрытии. В некоторых складских помещениях используются гибридные сети с частотой ниже 1 ГГц для проникновения в плотные стойки, Wi-Fi для открытых промежуточных площадей с промежуточным программным обеспечением, объединяющим коммуникационный уровень.

Мобильные дисплеи, установленные на вилочном погрузчике-представляют собой новый вариант складского ESL. Вместо фиксированных ценников на полках дисплеи устанавливаются на мачтах вилочных погрузчиков и получают-инструкции по сбору товаров в реальном времени, когда операторы перемещаются по складу. Эти устройства постоянно обновляют-местоположение, количество и следующий пункт назначения-, требуя архитектуры питания, совершенно отличной от статических этикеток на полках. Проводное питание от электрической системы вилочного погрузчика входит в стандартную комплектацию; работа от батареи невозможна для приложений с непрерывным-обновлением.

Автоматизация инвентаризациииспользует двунаправленную связь ESL. Интеграция RFID позволяет автоматически подсчитывать циклы-продуктов, помеченных RFID, проходя рядом с устройствами ESL, оснащенными считывателями RFID, и обновлять инвентарные подсчеты без сканирования вручную. Развертывание распределительного центра сократило трудозатраты на подсчет материальных запасов на 60 % благодаря использованию ESL-интегрированного циклического подсчета RFID, который обеспечивал постоянную точность инвентаризации на уровне выше 99 %.

Рейтинги суровой окружающей средызначение в промышленных контекстах. Защита от пыли и брызг IP54 является базовой для складских ESL; Степень защиты IP65 становится необходимой в условиях, когда требуется промывка. Химическая стойкость имеет большое значение на предприятиях, работающих с растворителями или чистящими средствами. На одном складе автомобильных запчастей требовались этикетки, устойчивые к воздействию тормозной и трансмиссионной жидкости.-Стандартные корпуса ESL пришли в негодность в течение нескольких месяцев. Специализированные корпуса с химически-стойким поликарбонатным корпусом увеличили стоимость единицы на 35 %, но оказались необходимыми для долговечности эксплуатации.

Здравоохранение и фармацевтика: точность не подлежит обсуждению-

Развертывания ESL в аптеках сталкиваются с нормативными требованиями, отсутствующими в обычной розничной торговле. Ошибка ценообразования в продуктовом магазине означает жалобы покупателей и потенциальное судебное разбирательство в соответствии с законами о точности цен. Ошибка в маркировке лекарства в аптеке может означать вред или смерть пациента. Профиль риска фундаментально меняет приоритеты проектирования системы.

Дисплей идентификации лекарствтребует плотности информации, превышающей типичный розничный ESL. На этикетке аптечной полки должно быть указано: название препарата (торговая марка и генерик), дозировка, лекарственная форма, номер НДЦ, цена, цена за единицу, производитель и часто требования к хранению. Для размещения этого на этикетке с диагональю 2,13 дюйма требуется тщательная типографика-или, что чаще всего, использование дисплеев с диагональю 2,9 дюйма и более. В некоторых аптеках используются этикетки размером 4,2 дюйма с QR-кодами, на которых указана полная информация о рецептах.

Проверка точности штрих-кодастановится критическим. Сотрудники аптеки сканируют лекарства несколько раз во время процессов выдачи-приема, размещения на полках, извлечения, проверки и выдачи. Отображаемый ESL-штрих-код должен правильно сканироваться на каждом этапе. Это ужесточает требования к контрастности, выходя за пределы розничных минимальных значений. Тестирование аптечного сканирующего оборудования показало, что старые сканеры для проверки подлинности фармацевтов-некоторые из них все еще используют технологию CCD, а не современные лазерные или визуализирующие сканеры-для надежного считывания требуют контрастности 10:1 или выше. При выборе панели необходимо учитывать наихудший-сканирующее оборудование в установленной базе.

Зоны контролируемых веществввести требования физической безопасности. Лекарствам Списка II-V требуется защищенное хранилище с регистрацией доступа. ESL в шкафах с контролируемыми веществами должен интегрироваться с системами контроля доступа к шкафу,-отображающими индикаторы ограниченного доступа, регистрирующими, какие этикетки были видны при каждом открытии шкафа, и потенциально отключающими дисплей во время попыток несанкционированного доступа. Одна больничная аптека интегрировала ESL со своей системой управления контролируемыми веществами, чтобы в реальном времени-отображать инвентарные запасы, которые автоматически обновляются по мере выдачи лекарств, что исключает сверку подсчета вручную.

Хранение медикаментов в холодильникесочетает в себе требования аптечной точности с проблемами температуры в холодной-цепи. Вакцины, инсулин и некоторые биологические препараты требуют хранения при температуре 2-8 градусов . Панели ESL для широкого-температуры являются обязательными. Некоторые приложения для холодного хранения в аптеках требуют регистрации температуры с помощью встроенных датчиков ESL-, которые отображают текущую температуру вместе с информацией о лекарствах, обеспечивая визуальную проверку того, что условия хранения соответствуют техническим требованиям, не требуя от персонала проверки отдельного оборудования для мониторинга.

Работа больничной аптекидобавить сложности за пределы розничной аптеки. Тележки с лекарствами, автоматизированные шкафы для выдачи лекарств и дополнительные аптеки предъявляют разные требования к ESL. Для установки ESL на тележке- требуется прочная конструкция, выдерживающая многократную транспортировку; дисплеи должны оставаться читаемыми при флуоресцентном освещении, типичном для больничных коридоров. Для интеграции автоматизированных шкафов выдачи требуются протоколы связи, совместимые с программным обеспечением для управления шкафами,-часто это собственные системы с ограниченными-возможностями интеграции сторонних производителей.

Документация о соответствии нормативным требованиямтребует контрольных журналов, которые редко предоставляют розничные системы ESL. Аккредитация Объединенной комиссии для больничных аптек требует документации о точности маркировки лекарств. Системы управления ESL должны регистрировать каждое обновление этикетки с указанием времени, авторизации пользователя и сведений об изменении содержимого. В ходе исследования Объединенной комиссии одной больничной системы были специально изучены возможности контрольного журнала ESL; инспектор запросил документацию о процедурах проверки точности этикеток за последние 12 месяцев.

Электроника и дорогостоящая-розничная торговля: конкурентоспособные цены в реальном времени-

Розничная торговля бытовой электроникой работает на-прозрачном рынке, где покупатели регулярно проверяют цены на смартфоны конкурентов, стоя в магазине. Ценностное предложение ESL смещается от экономии труда к возможностям конкурентного реагирования-способности соответствовать или превосходить цены конкурентов в режиме реального времени-а не ждать ночных обновлений ценового файла.

Интеграция мониторинга конкурентных ценсоединяет системы ESL со службами анализа цен, которые постоянно сканируют веб-сайты конкурентов. Когда крупный конкурент снижает цену на флагманский смартфон, служба анализа цен обнаруживает изменение в течение нескольких минут, механизм ценообразования оценивает правила маржи, и обновленные цены распространяются на полочные этикетки в течение 3-10-секундного интервала задержки в сети. Один розничный продавец электроники сократил количество забастовок,-зависимых ценами, на 18 % после внедрения конкурентного сопоставления цен в режиме реального времени через свою инфраструктуру ESL.

Богатое отображение информации о продуктеподходит для более выгодных покупок, типичных для розничной торговли электроникой. Клиенту, покупающему ноутбук за 1500 долларов, нужны характеристики-процессора, памяти, встроенной памяти, разрешения экрана и времени автономной работы. ESL большего формата (7,5 дюйма и выше) позволяет отображать спецификации, для которых раньше требовались распечатанные карточки со спецификациями. Некоторые розничные продавцы электроники используют комбинированные приспособления с электронной-бумагой для определения цен и технических характеристик, а также небольшие ЖК-экраны для рекламного видеоконтента,-используя сильные стороны каждой технологии.

Дисплей крепления аксессуаровиспользует ESL для увеличения продаж навесного оборудования. На дисплее отображается информация «работает с:», которая связывает основные продукты с совместимыми аксессуарами:-чехлами для телефонов, кабелями для ноутбуков и играми для консолей. Динамическое ценообразование на вложения может предлагать скидки на комплекты, отображаемые в ESL аксессуара, когда ESL основного продукта указывает уровни запасов, которые необходимо переместить.

Интеграция защиты-от кражистановится актуальным для дорогостоящих-товаров. Системы ESL могут интегрироваться с электронным контролем товаров (EAS) и отслеживанием запасов на основе RFID-. Если тег EAS удаляется без надлежащей деактивации, соответствующий ESL может отображать предупреждение или изменять внешний вид. Более сложные реализации обновляют инвентарные данные в режиме реального времени-по мере того, как продукты удаляются из средств безопасности, что позволяет немедленно узнавать-о наличии товаров на складе.

Цены на жизненный цикл продуктадля электроники действуют предсказуемые модели:-премиальные цены при запуске, конкурентоспособные цены в середине-срока жизни, цены на распродажу в конце--срока эксплуатации. ESL позволяет использовать автоматизированные правила ценообразования на протяжении всего жизненного цикла, которые корректируют прибыль в зависимости от возраста продукта, уровня запасов и графиков выпуска последующих продуктов. При выпуске нового iPhone ESL предыдущего поколения автоматически обновляется с учетом распродажной цены в соответствии с заранее-определенными правилами маржи без ручного вмешательства.

Управление демонстрационным блокомв розничной торговле электроникой используются варианты ESL, предназначенные для приспособлений для демонстрации товаров. Эти устройства часто интегрируются с системами безопасности, системами управления питанием и интерактивными киосками. На дисплее могут отображаться цены в режиме ожидания и переключаться на основные функции, когда клиенты взаимодействуют с демонстрационным продуктом. В некоторых реализациях используются датчики приближения для обнаружения присутствия клиента и соответствующего обновления отображаемого контента.

Промышленные детали и ремонт и обслуживание: длинные-проблемы инвентаризации

Дистрибьюторы по техническому обслуживанию, ремонту и эксплуатации (MRO) и поставщики промышленных запчастей управляют профилями запасов, радикально отличающимися от потребительской розничной торговли. Типичный дистрибьютор MRO имеет 100000+ SKU с длинным-хвостовым распределением-20 % SKU приносят 80 % дохода, в то время как 80 % SKU находятся в минимальном движении. Традиционные подходы к маркировке экономически неэффективны, когда затраты на обслуживание этикеток превышают прибыль от медленно оборачивающихся товаров.

Экономика с большим количеством-SKU-количествизменить расчеты рентабельности инвестиций ESL. В продуктовом ритейле окупаемость ESL достигается главным образом за счет экономии труда при изменении цен. При распределении MRO окупаемость достигается за счет повышения точности инвентаризации и снижения устаревания медленно-оборачиваемых запасов. Дистрибьютор крепежных изделий сократил списание запасов-на 31 % после внедрения ESL-интегрированного отслеживания запасов, которое выявляло медленное-движение запасов по рекламным ценам до их устаревания.

Отображение технических характеристиктребования больше напоминают аптеку, чем продуктовый магазин. Промышленные детали требуют отображения характеристик размеров, марок материалов, сертификатов и информации о совместимости. В ESL дистрибьютора подшипников указаны: номер детали, производитель, диаметр отверстия, наружный диаметр, ширина, номинальная скорость, номинальная нагрузка и применимые спецификации (ISO, ABEC и т. д.). Требования к плотности информации требуют увеличения размеров дисплеев и тщательного типографского дизайна.

Системы определения местоположения бункеровпри распределении запчастей часто используются собственные схемы кодирования местоположения, разработанные за десятилетия эксплуатации. Интеграция ESL должна учитывать устаревшие форматы местоположения, потенциально позволяя перейти к стандартизированному кодированию местоположения. Управление изменениями становится таким же важным, как и техническая реализация,-персонал склада, привыкший к кодам местоположений, которые они использовали в течение 20 лет, сопротивляется изменению формата независимо от возможностей системы.

Терминалы,-обслуживающие клиентовна прилавках запчастей выигрывают от интеграции ESL. Когда клиент запрашивает деталь, сотрудники стойки опрашивают систему, и дисплеи ESL на складе загораются или отображают инструкции по получению. Некоторые дистрибьюторы запчастей внедрили рабочие процессы «доставки на прилавок», при которых дисплеи ESL в местах хранения показывают инструкции по подбору и имена сотрудников стойки, что позволяет одновременно осуществлять несколько одновременных взаимодействий со службой поддержки клиентов с четкой идентификацией получения.

Комплектация и сборочные операциииспользуйте ESL для выбора компонентов для-сборок, состоящих из нескольких деталей. В комплект гидравлической системы может входить насос, двигатель, клапаны, фитинги, шланги и жидкость,-каждая из которых хранится на разных складах. Дисплеи ESL в каждом месте показывают заказ комплекта, необходимое количество и статус завершения. Интеграция со сборочной документацией отображает рабочие инструкции наряду с идентификацией компонентов.

Инвентаризация,-управляемая поставщиком (VMI)программы используют ESL для обмена информацией. Когда поставщики управляют уровнями запасов в местах расположения клиентов, ESL может отображать статус пополнения, даты поступления поставок и наличие запасов. Эта прозрачность поддерживает производственные программы «точно-в-сроки», требующие надежного наличия запчастей без чрезмерных инвестиций в складские запасы.

ESL против альтернативных технологий отображения НОВЫЙ РАЗДЕЛ

Выбор ESL – это не просто выбор лучшей электронной-панели. Речь идет о выборе правильной технологии отображения для приложения.Электронная-бумагаконкурирует сЖК-дисплеи на полках, сегментированные дисплеи и традиционные бумажные этикетки-каждый из которых имеет свои индивидуальные характеристики производительности, структуру затрат и преимущества в области применения. Следующий анализ обеспечивает техническую основу для принятия решений по выбору технологии.

Электронные ценники на E-бумаге (EPD)

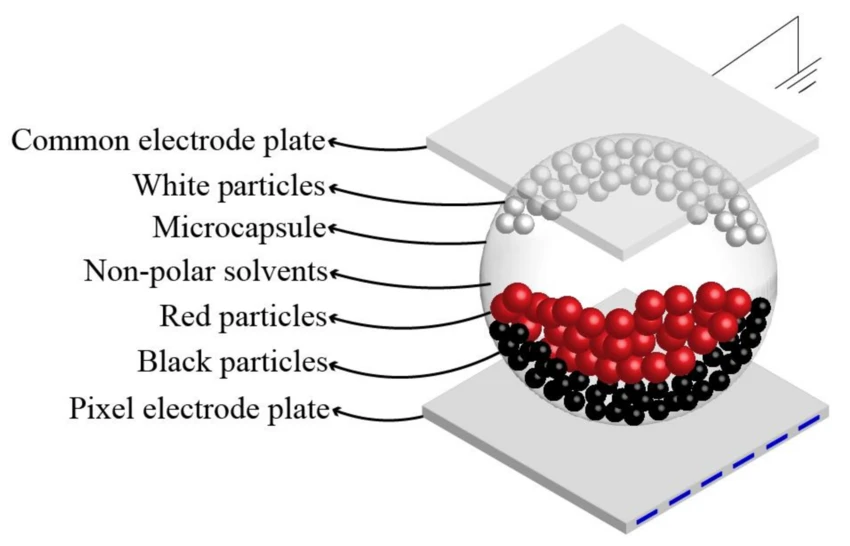

Принцип работы: Электрофоретическая миграция частиц в суспензии микрокапсул под действием электрического поля. Бистабильный-поддерживает изображение без питания.

Сильные стороны: нулевое энергопотребление в статическом состоянии (истинная бистабильность), отличная читаемость при внешнем освещении, широкие углы обзора (170 градусов и выше), внешний вид,-подобный бумажному, который естественным образом интегрируется в розничную торговлю, много-срок службы батареи от батарей типа «таблетка», читаемость при солнечном свете для использования на открытом воздухе и в приложениях с высокой-яркостью.

Ограничения: Медленное обновление (300-2000 мс для полного обновления), ограниченные возможности цветопередачи (1–4 цвета для коммерческих продуктов, появление полноцветных изображений), ореолы, требующие периодического полного обновления, снижение производительности при низких температурах, более высокая первоначальная стоимость единицы, чем у альтернативных ЖК-дисплеев.

Структура затрат: Модули дисплея $3-15 в зависимости от размера и цветовых возможностей; комплектные блоки ESL с контроллером, средствами связи, корпусом и аккумулятором — 8–40 долларов США; инфраструктура (шлюзы, программное обеспечение управления) добавляет 0,50–2 доллара США за метку для типичных развертываний.

Оптимальные приложения: ценовая-маркировка розничной торговли с нечастыми обновлениями (продукты питания, товары общего назначения, аптеки), работа на открытом воздухе или при ярком-окруженном-освещении, развертывание, в котором приоритет отдается сроку службы батареи, а не скорости обновления, приложения, требующие бумаги,-например, эстетичный вид.

ЖК-дисплеи

Принцип работы: Жидкокристаллическая модуляция света со светодиодной подсветкой. Требует постоянного питания для подсветки; состояние дисплея не поддерживается без питания.

Сильные стороны: быстрое обновление (стандарт 60 Гц, подходит для видео), полноцветная поддержка миллионов цветов, высокая яркость для-привлечения внимания рекламных акций, возможность отображения видео и анимации, зрелая технология с обширной экосистемой поставщиков.

Ограничения: Непрерывное энергопотребление (3-15 Вт для типичных дисплеев, размещаемых на краю полки), плохая освещенность (размытый вид в ярко освещенных торговых помещениях), ограничения угла обзора (обычно ±60 градусов до изменения цвета), отказ подсветки — распространенный вид неисправности, требуется проводная инфраструктура электропитания.

Структура затрат: Модули дисплея $15-50 в зависимости от размера; полная сетевая полка витрин $50-200; затраты на установку часто превышают затраты на оборудование из-за требований к энергетической инфраструктуре.

Оптимальные приложения: рекламные заставки, в которых анимация привлекает внимание, рекламные-рекламные дисплеи с поддержкой видео,-ограниченные по времени рекламные кампании, помещения с контролируемым освещением (интерьеры торговых центров, магазины в аэропортах), приложения, в которых уже существует энергетическая инфраструктура.

Сегментированные ЖК-дисплеи

Принцип работы: Простые жидкокристаллические сегменты (например, дисплеи калькуляторов), управляемые специальными драйверами сегментов. Очень низкое энергопотребление, но ограничено заранее-предопределенными наборами символов.

Сильные стороны: Чрезвычайно низкая стоимость (0,50–2 доллара США за дисплей), очень низкое энергопотребление (микроамперы для статического дисплея), широкий температурный диапазон, простая управляющая электроника, надежность, проверенная десятилетиями эксплуатации.

Ограничения: Фиксированные шаблоны сегментов ограничивают отображаемый контент (обычно только цифры и ограниченное количество символов), отсутствие графических возможностей, ограниченные возможности размера, эстетически устаревший внешний вид, для каждого символа требуется отдельный шаблон сегмента.

Структура затрат: Модули отображения объемом менее 1 доллара США; полные ценовые дисплеи $2-5; минимальные затраты на инфраструктуру.

Оптимальные приложения: Чисто числовое отображение цены там, где не требуется гибкость контента, чрезвычайно чувствительные к затратам-развертывания, большие-приложения, в которых приоритет отдается экономичности единицы, а не возможностям, развертывания в суровых условиях, когда сложная электроника создает риск надежности.

Бумажные этикетки (Руководство)

Принцип работы: Бумажные этикетки с печатью вставляются в пластиковые держатели или приклеиваются непосредственно к краям полок. Обновляется вручную сотрудниками магазина.

Сильные стороны: Самая низкая стоимость технологии (фактически нулевая стоимость оборудования дисплея), неограниченная графическая гибкость, отсутствие сбоев электроники, отсутствие требований к инфраструктуре, знакомый рабочий процесс для сотрудников розничной торговли.

Ограничения: трудоемкий-процесс обновления (15-30 секунд на этикетку для опытного персонала), подверженность ошибкам (по оценкам, 5–15 % проблем с точностью цен в типичной розничной торговле), затраты на материалы и расходные материалы для печати, ограниченные возможности быстрого изменения цен, экологические отходы от утилизации этикеток.

Структура затрат: держатели этикеток по 0,10-0,50 доллара США за каждого; бумажные этикетки по 0,01$-0,05 каждая; текущие затраты на рабочую силу и материалы обычно превышают затраты на жизненный цикл ESL в течение 2–4 лет для приложений с высокой частотой обновления.

Оптимальные приложения: очень небольшие розничные предприятия, где затраты на рабочую силу незначительны (магазины, управляемые владельцем-), среды с очень низкой частотой обновления, временные или временные-торговые точки, где инвестиции в инфраструктуру не оправданы, приложения, требующие необычных физических форматов, недоступных в электронных вариантах.

Схема выбора технологий

Критерии принятия решения по выбору технологии отображения включают в себя множество факторов, которые необходимо взвешивать в соответствии с приоритетами применения:

Частота обновлениясильно влияет на выбор технологии. Приложения, обновления которых происходят реже, чем раз в неделю, редко оправдывают инвестиции в ESL; бумажные этикетки остаются экономичными. Приложения с ежедневными обновлениями выходят на уровень безубыточности ESL в течение 2-3 лет. Приложения с множественными ежедневными обновлениями сильно благоприятствуют экономике ESL.

Сложность контентавлияет на выбор технологии. Чисто числовой дисплей цен может использовать сегментный ЖК-дисплей с наименьшими затратами. Цены плюс ограниченный текст (названия продуктов, цены за единицу) подходят для электронного-бумажного ESL. Для насыщенного графического контента или видео требуется ЖК-дисплей, несмотря на более высокие затраты на электроэнергию.

Условия окружающей средыограничить варианты. Яркий окружающий свет (снаружи, из окон, яркое освещение в магазинах) способствует отражению электронной бумаги. В условиях контролируемого освещения ЖК-дисплей можно эффективно использовать. Экстремальные температуры (в холодильнике, на открытом воздухе) требуют соответствующих номиналов панелей независимо от выбора технологии.

Доступность энергетической инфраструктурычасто определяет осуществимость. В местах, где нет доступного электропитания или где эксплуатационная мощность будет непомерно дорогой, необходимо использовать ESL с батарейным питанием-. В местах, где уже имеется инфраструктура электропитания (над цепями освещения-полок), можно рассмотреть вариант с ЖК-дисплеем.

Анализ совокупной стоимости владенияследует рассмотреть:

Эти цифры существенно различаются в зависимости от местных затрат на рабочую силу, частоты обновлений и масштаба развертывания. Расчеты обычно отдают предпочтение ESL при частоте обновления выше 1-2 раза в неделю на рынках труда развитых стран.

Стратегии гибридного развертывания

Лишь немногие розничные продавцы используют единую технологию отображения во всех приложениях. Гибридные стратегии позволяют согласовать технологию с требованиями приложений в единой розничной среде:

Электронная-бумага по цене, ЖК-дисплей по акциииспользует ESL для регулярного ценообразования во всем магазине, одновременно размещая ЖК-экраны на торцевых крышках, в кассовых зонах и в горячих точках рекламных акций, где возможности видео и высокая яркость привлекают внимание покупателей. Такой подход обеспечивает преимущества эффективности ESL для большинства лейблов, сохраняя при этом гибкость продвижения там, где это наиболее важно.

Сегментированный ЖК-дисплей для указания цены, электронная-бумага для информации.развертывает недорогие сегментные дисплеи для чисто числовых цен и использует более крупные электронные-дисплеи для подробной информации о продукте, где сложность контента оправдывает дополнительные затраты. Такой подход сводит к минимуму затраты на базовые этикетки большого объема-, одновременно обеспечивая отображение богатой информации, где ценность для клиента оправдывает инвестиции.

Соответствие технологии-зонывнедряет стандартный ESL в торговых зонах, используя варианты с широкими-температурами в холодильных зонах и, возможно, выбирая более прочные сегментные дисплеи в морозильных камерах, где производительность электронной бумаги даже в широком-температурном режиме- становится незначительной. Выбор технологии следует экологическим требованиям, а не применению единых спецификаций.

Масштабируйте-подходящую инфраструктурумогут использовать ESL с полной сетевой инфраструктурой в магазинах большого-формата, одновременно развертывая отдельные сегментные дисплеи или даже бумажные этикетки в магазинах меньшего формата, где инвестиции в инфраструктуру не обеспечивают экономического масштабирования. Выбор технологии учитывает масштаб развертывания наряду с техническими требованиями.

Новые технологии

Высокоскоростное-исследование EPD

Лабораторные демонстрации достиглиЧастота обновления 75 Гцна электронных-бумажных панелях-приближающихся к территории ЖК. Эти демонстрации на отраслевых конференциях действительно впечатляют, но развертывание производства еще далеко.

Ключевые технологии включают в себяжидкокристаллические добавкикоторые дополняют электрофоретическую жидкость соединениями, вызывающими эффект обратного потока. В исследовательских работах сообщается об увеличении скорости в 2,8 раза при одновременном снижении напряжения привода на 50%.Тонкопленочные-передние-плоские ламинатыуменьшить расстояние миграции частиц.Новые составы наночастицоптимизировать характеристики поверхностного заряда и уменьшить гидродинамический радиус. Имашинное обучение-оптимизированное генерирование сигналовадаптируется в реальном-времени для отображения состояния и условий окружающей среды.

Эти технологии продолжают развиваться. Определение производства продуктов ESL на основе результатов лабораторных исследований нецелесообразно.

Эволюция цветной электронной-бумаги

Электронные чернила Галерея 3Технология показывает, куда движется цветное EPD. Обновление черно-белого изображения упало до350 мспо сравнению с 2000 мс в предыдущих поколениях. Быстрые попадания в цветовой режим500 мс. Стандартный цветовой режим работает750-1000 мс. Цветовой режим наилучшего качества по-прежнему необходим1500 мс.

Цветной EPD переходит от «едва пригодного к использованию» к «практически жизнеспособному» для отдельных приложений. Ожидайте дальнейшего совершенствования, но монохромный режим сохранит преимущества в скорости и мощности на неопределенный срок из-за фундаментальных различий в физике частиц.

Технические характеристики для проектирования системы

Минимально жизнеспособные характеристики

Для общей маркировки полок розничной торговли эти цифры обозначают пол:

Время обновлениядолжно достигать 2000 мс или лучше для глобального режима, 500 мс или лучше для частичного.Коэффициент контрастностидолжно превышать 8:1.Разрешениедолжно достигать не менее 100 DPI.Угол обзорадолжен охватывать 170 градусов или шире.Диапазон рабочих температурдолжен охватывать диапазон от 0 до 40 градусов.Срок службы батареидолжен превышать 5 лет при 2 обновлениях в день.

Расширенные характеристики

Для требовательных приложений-частые обновления, холодное хранение и рекламный контент-ужесточают спецификации:

Время обновлениядолжно достигать 1000 мс для глобального и 300 мс для частичного.Коэффициент контрастностидолжно превышать 12:1.Разрешениедолжно достигать 120 DPI или выше.Возможность цвета(3-4 цвет) становится актуальным.Диапазон рабочих температурдолжен охватывать диапазон от -25 до 50 градусов.Срок службы батареидолжен превышать 3 года при 4 обновлениях в день.

Проверка спецификации

Спецификации поставщика должны быть проверены в реалистичных условиях. Это не является обязательным.-Обнаружены значительные расхождения между заявленными в технических характеристиках и производственными показателями.

Проверьте время обновления при минимальной и максимальной рабочей температуре, а не только при комнатной температуре. Убедитесь, что коэффициент контрастности соответствует реальным условиям освещения магазина, а не лабораторному освещению. Проверьте прогнозы срока службы батареи с учетом предполагаемой частоты обновлений и типа контента.-Прогнозы поставщиков обычно предполагают наилучшие-сценарии. Проверьте задержку обновления-на уровне системы с помощью количества целевых меток, чтобы обеспечить соответствующее масштабирование сетевой архитектуры.

Соответствие технологии применению

Выбор технологии электронных ценников в конечном итоге сводится к соотнесению возможностей и требований. Физика электрофоретических дисплеев устанавливает четкие границы-частоты обновления, температурной чувствительности, двоения изображения-, которые не может преодолеть никакая оптимизация. Понимание этих границ позволяет реалистично проектировать системы и выбирать соответствующие технологии.

Для развертываний, в которых ограничения соответствуют приложению, -умеренная частота обновлений, работа при температуре окружающей среды,-контент, ориентированный на цену-ESL обеспечивает привлекательную ценность за счет сокращения трудозатрат, повышения точности ценообразования и эксплуатационной гибкости. Для приложений, требующих ограничений ESL,-высокая-частота обновлений, экстремальные температуры, мультимедийный контент-альтернативные технологии или гибридные подходы могут оказаться более подходящими.

Технология продолжает развиваться. Частота обновления постепенно увеличивается. Цветовые возможности расширяются. Диапазон температур расширяется. Но фундаментальная физика остается. Успешное развертывание ESL требует работы в рамках этих ограничений, а не притворства, что их не существует.
