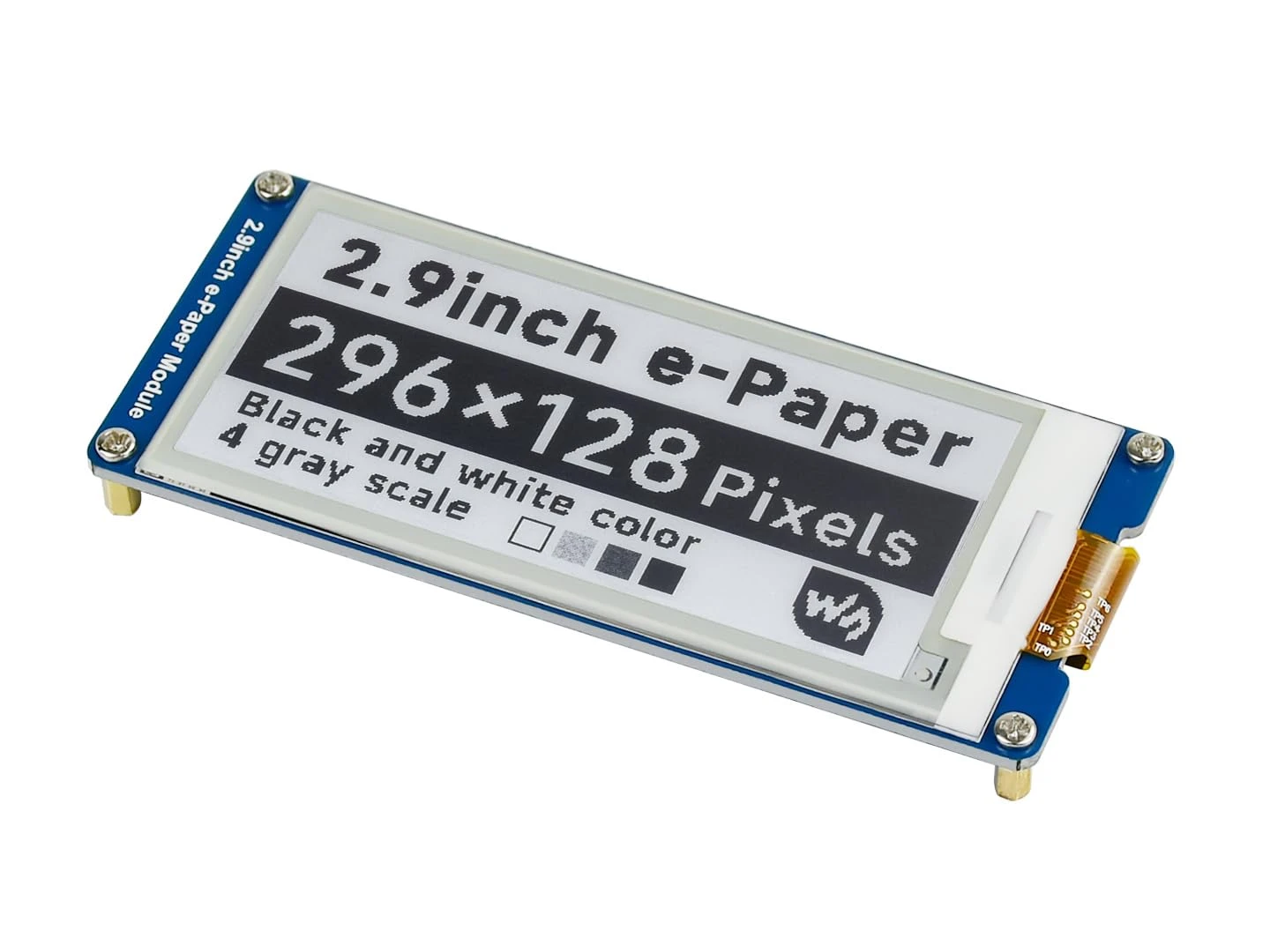

Модули дисплея без покрытия стоят примерно$5–$300, комплекты разработки с платами драйверов стоят примерно$10–$450, а стоимость готовых электронных-дисплеев на бумаге составляет примерно$800–$2,500.
Модуль электронных чернил размером 2,9-дюйма стоит 15 долларов США. 25-дюймовый монитор с электронными чернилами стоит 2000 долларов. Это не опечатка. Это реальность рынка, контролируемого одной компанией, ограниченного патентами и лишенного конкуренции.
Ценовой ландшафт
Реальные цифры ошеломляют своим диапазоном.

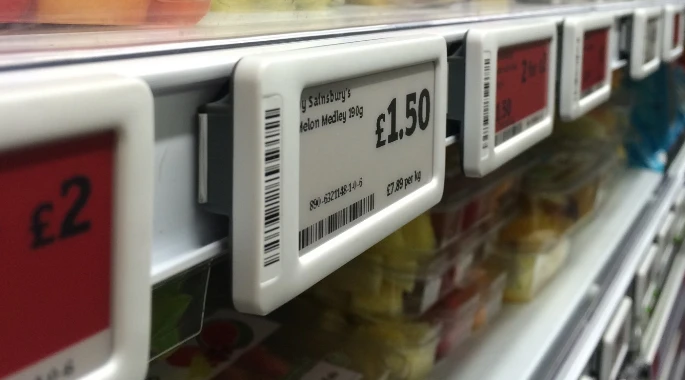

На маленьком конце-Панели от 1,5 до 2,9 дюймаза электронные ценники и датчики Интернета вещей-вы рассчитываете на 5–20 долларов США за простые модули и от 10 до 30 долларов США с платами драйверов. Цены на товары. Рынок ESL увеличил объемы настолько, что сделал их действительно доступными.
Диапазон от 4,2 до 5,8 дюймаохватывает носимые устройства и небольшие дисплеи. Цены вырастают до 18–45 долларов США за простые модули и до 25–60 долларов США с платами драйверов-, что по-прежнему приемлемо для большинства проектов.

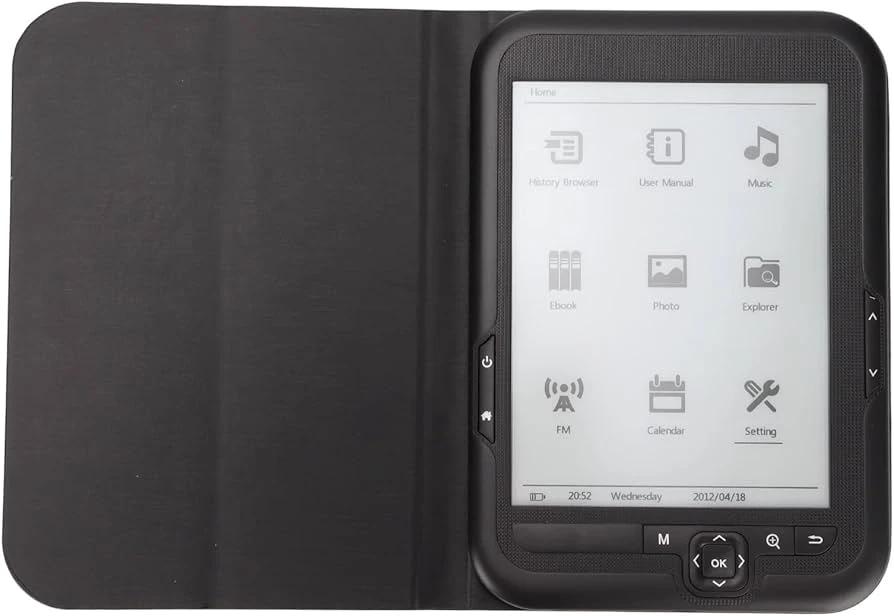

Шесть дюймовименно здесь большинство потребителей впервые сталкиваются с электронными чернилами. Kindle Paperwhite. Формат совершенствовался более пятнадцати лет. Это стандарт электронных книг, и цена отражает его зрелость: от 30 до 65 долларов за модуль, от 45 до 80 долларов за плату драйвера. Не дешево, но и не возмутительно. Вы платите примерно 5–10 долларов за дюйм диагонали такого размера.
Затем кривая резко становится круче.
Использование больших планшетовПанели от 7,5 до 7,8 дюйма-Kobo Sage, различные модели Boox. Цены на модули подскакивают до 70–100 долларов или 90–130 долларов с электроникой драйвера. Цена-за-дюйм начинает расти. В10,3 дюйма, профессиональная территория электронных заметок, вы рассчитываете на 100–180 долларов США только за модуль. Добавьте плату водителя, и вы преодолеете 130–220 долларов. В сериях reMarkable 2 и Boox Note-все они используют панели этого класса. Мы уже превысили 10 долларов-за дюйм и продолжаем идти дальше.
13,3-дюймовые панелинаходятся на верхнем уровне того, с чем столкнется большинство потребителей. Бокс Макс. Фуджицу Квадерно. В этих устройствах большого-формата используются панели стоимостью 140–280 долларов за модуль и 180–350 долларов с электроникой драйвера. Каждый дополнительный дюйм диагонали требует значительной премии.
И тогда есть25,3-дюймовый класс-Настольные мониторы с электронными-чернилами — белый кит в мире электронной-бумаги. Стоимость необработанных панелей достигает 800–1200 долларов. Готовые мониторы продаются по цене 1500–2500 долларов. Экономика здесь едва ли имеет смысл, но мы к этому еще вернемся.
Цвет меняет все.Цветные дисплеи в каждом размерном классе стоят в 1,5–3 раза дороже, чем их монохромные аналоги. Цветной модуль Kaleido 3 с диагональю 13,3-дюймов продается в официальном магазине E Ink по цене 449 долларов США-, и это только панель. Полноцветные панели Gallery 3 с 50 000 цветов требуют еще более высоких цен, хотя точные цены редко разглашаются публично.
Эти цены практически не изменились за десятилетие. Уже один этот факт говорит о том, что что-то сломано.
Почему E-Ink стоит столько же, сколько и стоит
E Ink Holdings, тайваньская компания, контролирует95 % мирового рынка электронных-дисплеев. Пусть это число запомнится. Каждый Kindle. Каждый Кобо. Каждое замечательное. Каждый Букс. Каждая супернота. Каждая электронная этикетка в каждом супермаркете, каждой аптеке, на каждом складе. Все они используют панели E Ink.
Это не доминирование на рынке. Это монополия.
История возникновения компании восходит к Медиа-лаборатории Массачусетского технологического института в 1990-х годах, где исследователи разработали основную технологию микроинкапсулированного электрофореза. Дочерняя компания E Ink Corporation была приобретена тайваньской компанией Prime View International в 2009 году. Три года спустя, в 2012 году, E Ink поглотила SiPix, своего единственного существенного конкурента на тот момент. В результате получается цепочка поставок с единственным узким местом.
Когда вы покупаете устройство для электронной-бумаги любого производителя, ваши деньги в конечном итоге переходят в одну компанию в Синьчжу, Тайвань.
Патенты делают монополию прочной.Срок действия патента на микроинкапсулированный электрофоретический дисплей, поданного в 1996 году, истек. Теоретически это должно было открыть шлюзы. Любой должен иметь возможность производить электронные-бумажные дисплеи, используя базовую технологию.
Но E Ink не отдыхала в те годы,-защищенные патентами.
Компания тратит около150 миллионов долларов в год на исследования и разработки-средний-процент дохода подростков. Для производителя дисплеев это чрезвычайно высокий показатель. Samsung Display, работающая в гораздо больших масштабах, тратит меньший процент доходов на исследования. Интенсивность исследований и разработок E Ink конкурирует с фармацевтическими компаниями.
Эти инвестиции приводят к непрерывной подаче патентных заявок. Массивы цветных фильтров. Более быстрое обновление сигналов. Гибкие пластиковые подложки. Улучшены коэффициенты контрастности. Работа при низких-температурах. Каждое поколение технологий приносит новую интеллектуальную собственность. Каждая новая функция добавляет крепости еще один уровень.
Срок действия первоначального патента ничего не изменил. Крепость просто вырастила новые стены.
Любой конкурент, пытающийся выйти на рынок, сталкивается с выбором: лицензировать технологию E Ink (и принять ее ценовую власть), разработать альтернативные подходы, обходящие тысячи патентов (дорого и -отнимающе много времени), или признать, что их продукты будут технологически хуже (и, следовательно, коммерчески нежизнеспособны).
Существует также порочный круг, который выгоден монополисту. Общий годовой доход E Ink колеблется около $1 млрд. Это звучит как много, если не сравнить с мировым рынком дисплейных панелей, который превышает 150 миллиардов долларов в год. Электронная-бумага занимает лишь малую часть индустрии дисплеев.
Маленький рынок – небольшие объемы производства. E Ink управляет фабриками, которые являются крошечными по сравнению с огромными мощностями поколения 10.5, которые BOE и Samsung используют для производства ЖК-дисплеев и OLED. Небольшие объемы означают отсутствие эффекта масштаба. Постоянные затраты на производство-чистых помещений, оборудования, инженерного персонала- распределяются между меньшим количеством единиц.
Отсутствие эффекта масштаба означает, что цены остаются высокими. 6-дюймовая панель с электронными-чернилами стоит 30–60 долларов. 6-дюймовая ЖК-панель стоит 3–8 долларов. Производственные процессы имеют сходство, но разница в объемах создает ценовой разрыв на порядок.
Высокие цены ограничивают распространение. Потребители смотрят на устройства с электронными чернилами, видят преимущество перед альтернативами с ЖК-дисплеями и часто выбирают более дешевый вариант. Производители устройств ограничивают свои линейки продуктов для электронных чернил, поскольку рынок меньше.
Ограниченное внедрение делает рынок небольшим. И цикл продолжается.
Это самоусиливающаяся-ловушка, которая сломается только в том случае, если кто-то вложит миллиарды долларов в достижение масштаба-или если крупный технологический сдвиг сделает нынешнее производство неактуальным. Ни того, ни другого не произошло. Ни то, ни другое не кажется неизбежным.
Сравнение ЖК-дисплеев
Разрыв в ценах между электронными чернилами и ЖК-дисплеями заслуживает особого внимания, поскольку он показывает, насколько искаженными стали цены на электронную бумагу.
При размере 6-дюймов-стандартная электронная-читалка-ЖК-панель стоит от 3 до 8 долларов. Панель электронных чернил стоит от 30 до 60 долларов. Этоот 8× до 10× премиумдля электронной-бумаги. Обе технологии являются зрелыми. Оба производятся в больших масштабах (хотя и в совершенно разных масштабах). Стоимость электронных чернил нельзя объяснить только сложностью производства.
ЖК-панели с диагональю 10 дюймов стоят от 8 до 15 долларов. Панели с электронными чернилами стоят от 100 до 180 долларов. Соотношение ухудшилось доот 10× до 12×. Вы можете купить десять ЖК-панелей по цене одной панели с электронными чернилами.
Размерный класс 25-дюймов раскрывает абсурдность в полной мере. 25-ЖК-панель-такая, как в обычном офисном мониторе, стоит от 40 до 80 долларов. 25-дюймовая панель с электронными чернилами стоит от 800 до 1200 долларов. Этоот 15× до 20× премиум.
Готовый 25--дюймовый ЖК-монитор продается в розницу менее чем за 100 долларов США, включая панель, электронику драйвера, корпус, блок питания и размер прибыли. Готовый 25-дюймовый монитор с электронными чернилами продается за 2000 долларов и выше.
Технология другая, да. E-ink требует точной генерации сигналов. В производственном процессе используется микрокапсуляция, а не выравнивание жидких кристаллов. Выходы могут быть ниже, допуски ужесточены.
Но является ли технология в 15–20 раз сложнее? Является ли производство в эквивалентном масштабе в 15–20 раз дороже?
Нет. Разница в цене объясняется не только технологиями. Это оправдано структурой рынка. Когда одна компания контролирует предложение и не сталкивается с конкуренцией, цены отражают рыночную власть, а не производственные затраты.
Технология цвета: Калейдо, Галерея и Спектры
Появились цветные электронные-чернила, но в нескольких вариантах с совершенно разными характеристиками и ценами.
Калейдо
Калейдопредставляет цветовое решение E Ink-для массового рынка. Эта технология помещает матрицу цветных фильтров (CFA) поверх стандартного слоя черных-и-белых электронных-чернил-концептуально аналогично тому, как ЖК-дисплеи воспроизводят цвет, хотя базовая технология пикселей полностью отличается. Результат:4096 цветов при 150 PPIцветовое разрешение, при этом базовый монохромный слой по-прежнему обеспечивает плотность 300 пикселей на дюйм для черно--и-белого контента. Текст остается четким, поскольку отображается в полном разрешении. Цветные изображения выглядят несколько приглушенными и имеют более низкое-разрешение, поскольку они фильтруются с помощью CFA.
Частота обновления остается приемлемой для чтения,-по сравнению с монохромными панелями. Вы не заметите значительных задержек при перелистывании страниц или прокрутке цветного контента.

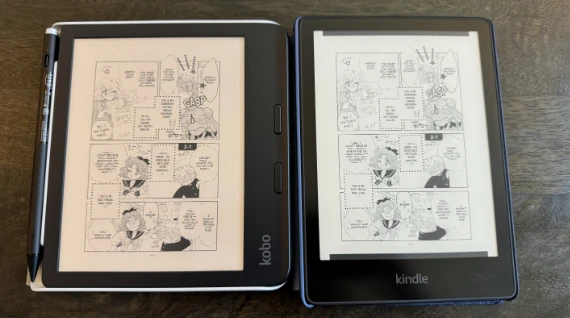

Компромиссы-реальны. Цвета выглядят размытыми по сравнению с ЖК-дисплеем или OLED. Насыщенность ограничена. Цветовое разрешение 150 PPI означает, что мелкие цветовые детали кажутся слегка размытыми. Читаемость под прямыми солнечными лучами-e-убийственная особенность чернил-несколько снижается, поскольку цветной фильтр поглощает свет.
Модули Kaleido 3 стоят примернона 50–80% большечем эквивалентные монохромные панели. 7-дюймовая панель Kaleido 3 может стоить 50–70 долларов, тогда как монохромная панель стоит 30–40 долларов. Надбавка значительна, но не непомерно высока, поэтому Kaleido появился в потребительских устройствах, таких как Kobo Libra Color и различных цветовых моделях Boox.

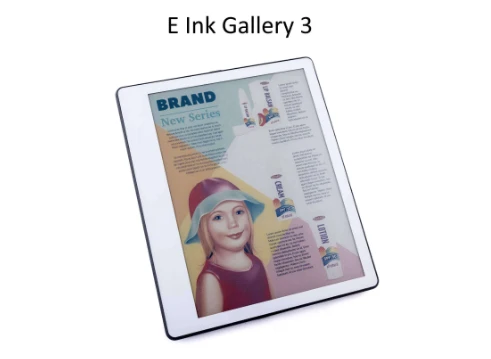

Галерея 3
Галерея 3— это принципиально иной подход, и он требует принципиально иных цен. Вместо фильтрации белого света через цветные матрицы в Галерее 3 используется система из четырех-пигментов-голубого, пурпурного, желтого и белого-, упакованных в каждую микрокапсулу. Каждый пиксель содержит все четыре пигмента, которые можно выборочно перемещать на поверхность просмотра с помощью различных последовательностей электрических полей.
Цветной фильтр не требуется. Результат: примерно50 000 цветов при полном разрешении 300 PPIразрешение по всему дисплею. Цветные изображения значительно ярче, чем в «Калейдо». Эта технология приближается к тому, что можно назвать «достаточно хорошей» цветопередачей для многих случаев использования.
Компромисс- – скорость. Перемещение четырех разных типов пигментов в точные позиции требует времени. Полное-обновление цветов может занять до 1,5 секунд. Существуют режимы быстрого обновления, но при этом жертвуется точность цветопередачи. Вы не смотрите видео на дисплее Gallery 3. Вы даже не можете плавно прокручивать цветной документ.
Панели галереи 3 зарезервированы для приложений премиум-класса. E Ink не публикует цены, а готовые продукты с использованием Gallery 3 редко превышают стоимость панелей. Но доказательства очевидны, если судить по розничным ценам: цветные планшеты для электронных-записных книжек с использованием Gallery 3 стоят на 500–800 долларов дороже, чем монохромные эквиваленты с идентичными функциями. ReMarkable 2 стоит 450 долларов. Сопоставимое цветное устройство Gallery 3 стоит 900 долларов или больше.
Спектры 6

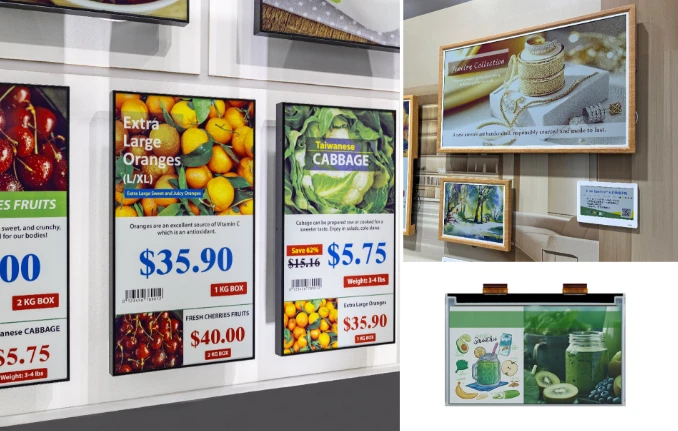

И тогда естьСпектры 6, который нацелен на совершенно другой рынок: вывески и дисплеи для розничной торговли. В этой технологии используется шестицветная-выдача цветов на основе архитектуры микрочашек с четырьмя-пигментами, оптимизированная для дисплеев большого-формата, которые изменяются нечасто. Подумайте о рекламных вывесках продуктовых магазинов, информационных табло в аэропортах, этикетках музейных экспонатов-приложениях, где вам нужны цвет, размер и нулевое энергопотребление между обновлениями. В 2025 году размеры панелей достигнут 75 дюймов. Цены исчисляются тысячами долларов. Продажи происходят исключительно через каналы B2B с согласованными контрактами, обязательствами по объемам и услугами индивидуальной интеграции.
Если вы читаете эту статью и пытаетесь понять, как купить панель Spectra 6 для личного проекта, ответ таков: вы, вероятно, не можете и определенно не можете себе это позволить.
Сколько на самом деле платят разные покупатели
Рынок электронных чернил обслуживает совершенно разных покупателей по совершенно разным ценам. Ваше место в иерархии определяет, сколько вы платите.

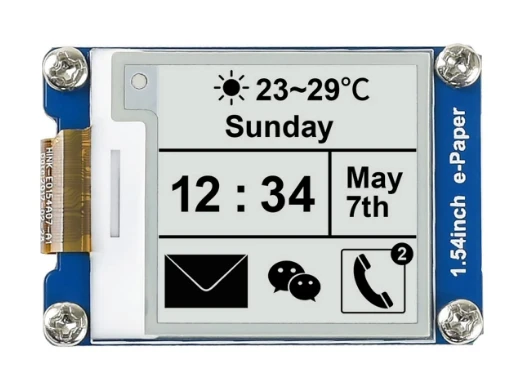

Уровень любителя/создателя
Если вы создаете личный проект:-дисплей для умного дома, электронную-метеостанцию на электронной бумаге, художественную инсталляцию-вы делаете покупки в Waveshare, Adafruit, Good Display или AliExpress. Ваша типичная покупка: комплект для разработки от 2,9 до 7,5 дюймов с платой драйвера, ленточными кабелями и примером кода. Ценовой диапазон:от 15 до 120 долларовв зависимости от размера и особенностей.
Проверка на практике: вы платите розничные цены с полной наценкой. Каждый посредник получает свою долю. Waveshare покупает панели у E Ink (или у авторизованных дистрибьюторов), добавляет электронные драйверы, пишет документацию, осуществляет доставку и обеспечивает поддержку клиентов. Все это стоит денег.
Трехцветный комплект Waveshare с диагональю 7,5-дюймов стоит 50–90 долларов в зависимости от того, где вы его покупаете. Та же самая панель, приобретенная Amazon в миллионах, вероятно, будет стоить менее 20 долларов, включая электронику драйвера. Вы платите от 3 до 4 раз больше за право покупать одну единицу товара за раз.
Это не несправедливо.-Распределение небольших-количеств требует реальных затрат. Но это означает, что бюджеты любителей быстро расходуются. Создание четырехпанельной-панели электронной-панели может стоить 300 долларов только за панели.
Малый уровень производства
Как только вы заказываете 100–1000 единиц для прототипирования или мелкосерийного-производства, игра меняется. Вы работаете через дистрибьюторов, поставщиков Alibaba или пытаетесь напрямую связаться с заводом. Цены обычно варьируютсяна 20–40% ниже розничной ценыв этих объемах. Панель, которая стоит 60 долларов на Waveshare, может быть доступна по цене 40–45 долларов через дистрибьюторских отношений.
Но реальность усложняется. Ценовые предложения требуют соглашения о неразглашении.-Поставщики не хотят, чтобы конкуренты знали их цены. Минимальный объем заказа создает барьеры: вам может потребоваться заключить договор на 500 единиц, чтобы получить хорошую цену, но для первоначального производственного цикла вам понадобится только 200 единиц. Сроки выполнения могут достигать недель или месяцев. Стабильность качества становится вашей проблемой.
У мелких покупателей нет рычагов воздействия. E Ink не заботится о вашем заказе на 500 единиц. Они продают миллионы панелей Amazon. Ваш бизнес живет или умирает в зависимости от решений о распределении средств, принимаемых для клиентов, в тысячу раз превышающих ваш размер.
Уровень предприятия/OEM
При выпуске 10 000+ единиц в год вы имеете дело напрямую с торговыми представителями E Ink или авторизованными партнерами-производителями. По отраслевым оценкам, крупные OEM-производители платят10–15 долларов за 6-дюймовую панель-по сравнению с 30–60 долларами в розницу. Объемные цены реальны, и разрыв огромен.
На этом уровне работают Amazon, Kobo, Rakuten и крупные поставщики ESL, такие как Pricer и SES-imagotag. Они договариваются о многолетних-контрактах, гарантированном распределении, индивидуальных спецификациях и ценах, которых отдельные покупатели никогда не увидят. Разрыв между розничными и оптовыми ценами может превышать 70%.
Эти отношения также сопряжены с обязательствами: обязательствами по объему, партнерством в целях развития, иногда эксклюзивными окнами в отношении новых технологий. Когда E Ink запускает новый размер панели или технологию цвета, крупные OEM-производители часто получают первый доступ.
Если вы пытаетесь открыть компанию по производству потребительских-электронных книг и конкурировать с ценами Kindle, поймите, что вы конкурируете не только с брендом и экосистемой Amazon. Вы конкурируете с их стоимостью компонентов, которая, вероятно, на 50–70 % ниже вашей.
Вторичный рынок
Существует также теневой рынок панелей для электронных чернил, о котором большинство покупателей никогда не задумывается: переработанные и излишки компонентов. Источники включают в себя переработанные Kindle и Kobo (экраны часто служат дольше, чем устройства), вышедшие из эксплуатации системы электронных этикеток (магазины обновляют и выбрасывают старое оборудование), излишки запасов от отмененных проектов и перерасход средств на производстве.
Цены бегут30–50% от стоимости новой панели. 6-дюймовую панель стоимостью 40 долларов можно приобрести у переработчика за 15–20 долларов.
Компромиссы-значительны. Никакой гарантии.-Если панель неисправна, вы несете убытки. Потенциальная деградация-e-панелей с чернилами может привести к появлению застрявших пикселей или неравномерной контрастности с течением времени и в процессе использования. Неизвестная история-вы не знаете, сколько циклов обновления прошла панель или как она хранилась.
Самое главное, что переработанные панели требуют разработки индивидуальных драйверов. Вы не получите аккуратный комплект разработки с документацией. Вы получаете голую панель, возможно, с ленточным разъемом, и вам нужно самостоятельно определить распиновку, форму сигналов и последовательность инициализации.
Этот рынок подходит только для опытных разработчиков аппаратного обеспечения, обладающих осциллографами, терпением и терпимостью к сбоям. Это не для любителей, создающих свой первый проект на электронной-бумаге.
Цена готовой продукции
Голые панели – это одно. Готовые устройства — это то, что на самом деле покупает большинство потребителей, и цена отражает гораздо больше, чем просто стоимость панели.
Готовое устройство для чтения электронных-электронных книг или устройств для заметок- включает в себя панель e-ink, а также: процессор (обычно на базе ARM-), оперативную память и хранилище, батарею, сенсорный слой (емкостный или электромагнитный), систему передней подсветки, пластиковый или алюминиевый корпус, кнопки и порты, разработку программного обеспечения, сертификацию нормативных требований, упаковку и размер прибыли для производителя и розничного продавца.
Стоимость панели может представлять собой20–40% от стоимости материаловдля потребительского устройства. Все остальное складывается.

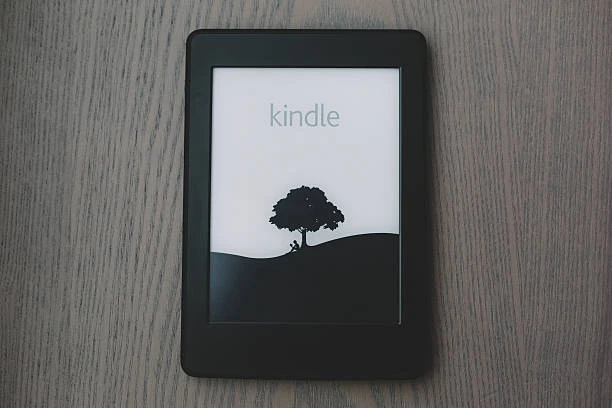

Электронные-ридеры (100–280 долларов США)
Kindle Paperwhite и Kobo Clara занимаютДиапазон 100–180 долларовдля базовых монохромных 6-электронных книг-. Премиум-функции-теплое освещение, вместительное хранилище, гидроизоляция-подталкивают к более высокому уровню. Цветные электронные книги, такие как Kobo Libra Color, появились в продаже.Диапазон 200–280 долларов, используя технологию Калейдо. Премия примерно в 100 долларов по сравнению с монохромными эквивалентами отражает как увеличение стоимости панели, так и фактор новизны.
При таких ценах электронные книги-стали по-настоящему доступными для большинства читателей. Kindle Paperwhite стоит меньше дюжины книг в твердом переплете. Ценность предложения очевидна, даже несмотря на преимущество e-по сравнению с ЖК-дисплеем.

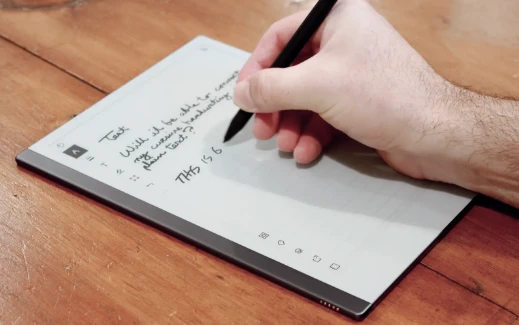

Планшеты E-Note (400–900 долларов США)
Именно здесь резко растут цены на планшеты для электронных-заметок. ReMarkable 2 стоит около$450. Серия Boox Note Air работает$400–$500. Устройства Supernote занимают аналогичную территорию. Это профессиональные инструменты с диагональю 10,3 дюйма, предназначенные для-конспектаторов, ученых и бизнес-пользователей, которым нужны навыки работы с бумагой,-подобные письму.
Ценностное предложение здесь менее очевидно. Планшет e-note за 450 долларов конкурирует с базовым iPad за 329 долларов, который делает все, что делает e-note, плюс миллионы других функций. Покупатели электронных-заметок платят специально за-бумагу, удобство работы, среду,-не отвлекающую внимание, и снижение напряжения глаз.
Электронные заметки большого-формата размером 13,3-дюйма помещаются вДиапазон $550–800. Цветные версии-с использованием Галереи 3 – могут превышать$900. По этим ценам вы покупаете специализированный инструмент для специализированных рабочих процессов. Рынок небольшой, но специализированный.
Мониторы E-Ink (500–2500 долларов США)
Мониторы с электронными чернилами представляют собой наиболее экстремальное соотношение цены и качества на всем рынке. Цена Dasung Paperlike 103 с экраном 10,3 дюйма$500–$800. Это дополнительный монитор размером с большой планшет, подходящий для отображения документов или справочных материалов во время работы на основном экране. Мониторы с диагональю 13,3-дюймов от Boox (серия Mira) и Dasung (HD-FT) работают$800–$1,200. При таком размере вы можете читать документы целиком, редактировать текст или просматривать веб-сайты-, если вы можете переносить такую частоту обновления.
25,3-дюймовые настольные мониторы являются флагманскими продуктами: Dasung Paperlike 253 на$2,250, Boox Mira Pro по схожим ценам, цветные версии стремятся к$2,500.

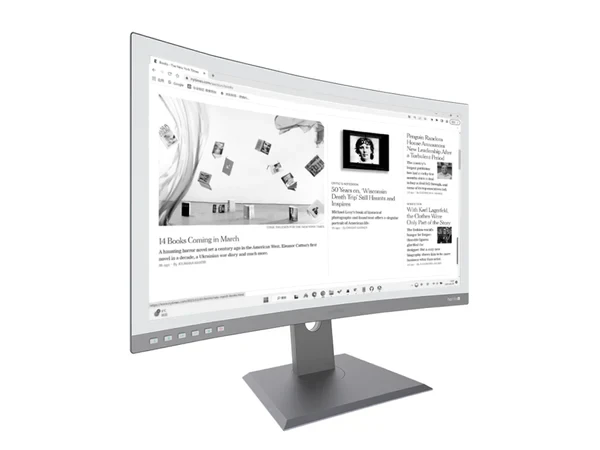

За 2250 долларов вы сможете купить много на рынке дисплеев. 32-дюймовый 4K OLED-монитор с частотой обновления 120 Гц, поддержкой HDR и миллионами цветов: около 900 долларов. 27-дюймовый профессиональный монитор для редактирования фотографий с заводской калибровкой цвета: около 700 долларов. 49-дюймовый сверхширокий изогнутый игровой монитор: около 800 долларов.
По цене одного 25,3-дюймового монитора с электронными чернилами вы можете купить два OLED-дисплея профессионального уровня, и у вас останутся деньги.
Мониторы E-не конкурируют по цене. Они не конкурируют по функциям. Они продают покупателям с особыми потребностями-снижение напряжения глаз, бумага-эстетика, устранение бликов-у которых буквально нет альтернатив. Производители это знают. Цены это отражают.
Скрытые расходы, о которых вам никто не говорит
Если вы создаете продукт с использованием электронных-чернил-не покупаете готовое устройство, а разрабатываете что-то новое-цена на панель — это только начало.
Водительская электроника
Панели с необработанными электронными-чернилами не принимают простые цифровые входы. Им требуются платы контроллера, способные генерировать сигналы сложной формы-точно синхронизированные последовательности напряжений, которые перемещают заряженные частицы пигмента внутри микрокапсул. Существуют готовые--контроллеры. IT8951 обычно используется для панелей большего размера. Различные контроллеры от Good Display и Waveshare поддерживают меньшие размеры. Они добавляют$10–$50в соответствии с вашей спецификацией, в зависимости от разрешения и функций. Разработка индивидуальных драйверов-если вам нужны особые функции, более низкие затраты при больших объемах или меньшие форм-факторы-добавляет недели инженерного времени. Вам нужны инженеры по аппаратному обеспечению, которые понимают переключение высокого-напряжения, временные ограничения и управление электромагнитными помехами. Эта экспертиза не является распространенной.
Разработка сигналов
А еще есть настройка формы волны-это та часть, которая действительно привлекает людей. Электронные-дисплеи не просто включают и выключают пиксели. Каждое обновление включает в себя тщательно калиброванную последовательность импульсов напряжения, которая должна учитывать предыдущее состояние пикселя, желаемое новое состояние, температуру и желаемое качество изображения.
Эти таблицы поиска сигналов являются секретом качества отображения электронных чернил. Хорошие формы сигналов создают четкий текст с минимальными ореолами. Плохие формы сигналов приводят к нечеткости изображений, видимым артефактам и преждевременному износу пикселей.
Развитие формы сигнала не документировано.Публичной спецификации нет. Стандартизированного формата не существует. Это темное искусство, приобретенное методом проб и ошибок,-интенсивной характеристики оборудования, а иногда и дорогостоящих консультаций с E Ink или авторизованными партнерами.
Такие компании, как Good Display и Waveshare, предоставляют предварительно-настроенные сигналы в своих комплектах разработки. Это отлично подходит для прототипирования и мелкосерийного-производства. Пользовательские реализации-различные условия эксплуатации, разные варианты панелей, оптимизированные режимы обновления-требуют обратного проектирования существующих сигналов или разработки новых с нуля.
Бюджет соответственно.
Сенсорная интеграция
Большинство потребительских устройств с электронными чернилами оснащены сенсорным вводом: емкостным (прикосновение пальца) или электромагнитным (стилус с использованием Wacom или аналогичной технологии дигитайзера). Сенсорные слои не включены в стоимость базовой панели. Это отдельные компоненты, которые необходимо подключить к дисплею, откалибровать и интегрировать с вашим программным обеспечением. Интеграция емкостного сенсорного экрана добавляет20–30%к стоимости панели. Панель стоимостью 50 долларов с сенсорным экраном превращается в 60–65 долларов. Интеграция электромагнитного дигитайзера,-требуемая для точного ввода стилусом в приложениях электронных-заметок-, требует аналогичных дополнительных затрат, а иногда и больших.

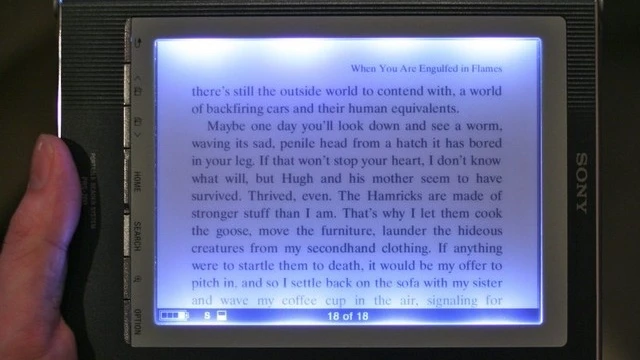

Системы переднего освещения
Электронные-дисплеи обладают отражающей способностью. Они отлично смотрятся при рассеянном свете, но становятся бесполезными в темноте. Большинство потребительских устройств оснащены передней подсветкой, чтобы устранить это ограничение. В системах фронтального освещения используются светодиоды,-монтируемые по краям, и световоды для распределения освещения по поверхности дисплея. Хорошо спроектированные передние фонари-невидны в выключенном состоянии и обеспечивают равномерное освещение в активном состоянии. Плохо спроектированные передние фары создают видимые «горячие точки», неравномерную яркость и отвлекающие блики. Модули передних фонарей добавляются$5–$20за единицу в зависимости от качества и таких функций, как регулировка цветовой температуры. Интеграция конструкции,-обеспечивающая правильное соединение световода с дисплеем без ущерба для оптического качества-требует дополнительных инженерных разработок.
Риск цепочки поставок
Возможно, самая значительная скрытая стоимость:зависимость от одного-источника. E Ink Holdings — ваш единственный поставщик электрофоретических дисплеев. Если у них есть производственные проблемы, у вас есть производственные проблемы. Если их цены вырастут, ваша прибыль уменьшится. Если спрос со стороны более крупных клиентов (Amazon, крупных поставщиков ESL) поглощает доступное распределение, ваши заказы будут перенесены.
Резервного варианта нет. Второго источника нет. Не существует альтернативного поставщика, к которому вы могли бы обратиться во время дефицита.
Благоразумные компании, производящие аппаратное обеспечение, строят отношения с несколькими поставщиками критически важных компонентов. С e-ink это невозможно. В вашей цепочке поставок есть единая точка отказа, контролируемая компанией, интересы которой могут не совпадать с вашими.
Что происходит дальше
Предсказывать будущее опасно. Прогнозирование будущего рынка, контролируемого монополией,-вдвойне важно. Но определенные тенденции кажутся вероятными.
Ближайший-срок (1–2 года)
В ближайшие год-два цены на цветные панели будут медленно снижаться по мере масштабирования производства Kaleido 3. Технология достаточно развита для массового производства, и конкуренция среди производителей устройств должна создать некоторое ценовое давление. Дисплеи большого-формата (более 25 дюймов) будут выпускаться более-серийно. Мониторы с диагональю 25,3-дюйма, представленные сейчас на рынке, по сути, представляют собой-продукцию премиум-класса, собранную вручную. По мере стандартизации производства цены могут снизиться на 10–20%. Рынок электронных ценников продолжает быстро расширяться, стимулируя общий спрос на панели с электронными чернилами. Это хорошая новость для будущего технологии, хотя рост ESL в первую очередь выгоден производству небольших панелей, а не размеров, ориентированных на потребителя.
Никаких существенных изменений цен в этот период ожидать не следует. Монополия E Ink остается в безопасности. Инвестиции в производство занимают годы, чтобы материализоваться. Ничто в ближайшей-срочной перспективе не угрожает статус-кво.
Среднесрочный-срочный (3–5 лет)
В следующем году истечет срок действия дополнительных основных патентов, что теоретически откроет возможности для конкуренции. Будет ли кто-нибудь использовать эти возможности, остается неясным.
Китайские конкурентыпредставляют собой наиболее реальную угрозу доминированию E Ink. Компания Guangzhou OED уже много лет разрабатывает электрофоретическую технологию, но коммерческий успех ограничен. BOE-крупнейший в мире производитель дисплеев-инвестировал в технологию DES (цифровая электрофоретическая система), которая потенциально может конкурировать с предложениями E Ink.
Если эти конкуренты достигнут коммерческой жизнеспособности,-большое если-цены могут снизиться на 20–30 %, поскольку производители устройств получат рычаги влияния на переговорах. Конкуренция не обязательно должна захватывать большую долю рынка, чтобы влиять на ценообразование; само существование заслуживающей доверия альтернативы меняет динамику переговоров.
Затраты на гибкую электронную-бумагу должны снижаться по мере совершенствования производственных процессов. Гибкие панели в настоящее время стоят значительно дороже, чем дисплеи со стеклянной-подложкой. Эти премии могут уменьшаться по мере масштабирования производства.
Неизвестные переменные
Но никто не может предсказать:Будут ли BOE или другие гиганты дисплеев серьезно инвестировать в электрофоретическую технологию?У BOE есть производственные мощности, инженерные таланты и финансовые ресурсы, чтобы напрямую бросить вызов E Ink. Однако по меркам Банка Англии рынок электронной-бумаги – крошечный. Рынок в 1 миллиард долларов — это ошибка округления для компании с годовым доходом в 1 миллиард долларов. Стратегическое обоснование масштабных инвестиций неясно.
Добьются ли альтернативные технологии коммерческого успеха?Холестерический ЖК-дисплей обладает некоторыми характеристиками, подобными электронной-бумаге-(бистабильный, отражающий), с потенциально более низкими производственными затратами. Электросмачивающие дисплеи обещали много, но мало принесли коммерческой выгоды. Могут появиться новые технологии. Сможет ли какой-либо из них соответствовать e-комбинации характеристик-контрастности, бистабильности, угла обзора, гибкости-, еще неизвестно.
Будет ли E Ink превентивно снижать цены, чтобы защитить свою долю рынка?Монополисты, сталкивающиеся с потенциальной конкуренцией, иногда стратегически снижают цены, соглашаясь на более низкую прибыль, чтобы препятствовать инвестициям со стороны потенциальных конкурентов. E Ink может снизить цены на 20–30% и остаться прибыльной. Пожертвуют ли они прибылью ради сохранения монополии? Решение не является чисто экономическим-оно включает в себя теорию игр, корпоративную стратегию и оценку конкурентных угроз, которые не могут оценить посторонние.
Выйдут ли на рынок Apple, Samsung или другие крупные игроки?Крупная компания по производству бытовой электроники, разрабатывающая серьезные продукты для электронных чернил, может изменить всю цепочку поставок. Слухи об интересе Apple к электронной бумаге ходят уже много лет, но ничем не подтверждены. У Samsung есть опыт в производстве дисплеев, чтобы при наличии мотивации напрямую конкурировать с E Ink. Ни одна из них не предприняла значимых шагов в этом направлении.
Честная оценка: никто не знает. Наиболее вероятным результатом будет продолжение постепенной эволюции,-медленное снижение цен, медленное совершенствование технологий, медленное расширение приложений-, а не резкий сбой. Но разрушение, если оно произойдет, может произойти быстро.
Цены на дисплеи E-не зависят от сложности производства, стоимости материалов или технологической сложности. Это определяется структурой рынка.
Одна компания контролирует поставки. Патенты блокируют конкуренцию. Рынок слишком мал, чтобы привлечь хорошо финансируемых претендентов. Цены остаются высокими, потому что ничто не заставляет их снижаться.
Для покупателей это создает простой расчет:
Менее 50 долларов СШАпредоставляет вам небольшие модули разработки-от 2,9 до 5,8 дюймов-для создания прототипов, проектов Интернета вещей и обучения. В этой ценовой категории электронные чернила имеют смысл для проектов любителей, даже несмотря на то, что они дороже ЖК-дисплея. Уникальные характеристики,-бумаги-такие как внешний вид, бистабильность, читаемость при дневном свете, оправдывают стоимость соответствующего применения.
$100–$300охватывает потребительские-устройства для чтения электронных книг и базовые устройства-для заметок. Рынок 6-электронных книг достиг подлинной зрелости и разумных цен. Если вам нужно специальное устройство для чтения, это выгодное предложение.
$400–$800покупает профессиональные планшеты для электронных-заметок и небольшие мониторы с электронными-чернилами. Вы платите значительную сумму за бумагу,-например, писательский опыт и снижение напряжения глаз-. Это инструменты для конкретных рабочих процессов, а не устройства-общего назначения.
$1,500–$2,500 — это территория настольных мониторов с электронными чернилами. У покупателей этого уровня есть особые потребности:-серьёзные проблемы с перенапряжением глаз, особые эстетические предпочтения, профессиональные приложения, требующие бумаги,-например, дисплеи-и альтернативы нет. Цены отражают несвободный спрос.
$3000 и вышепредставляет специализированные широкоформатные-дисплеи, специальные промышленные приложения и решения для цифровых вывесок. Это корпоративные закупки в рамках корпоративных бюджетов, согласованные по каналам B2B.
Эти цены несправедливы. Они неэффективны. Они не отражают производственные затраты базовой технологии в разумных масштабах. Это просто издержки покупки у монополиста на рынке, где никто не создал жизнеспособной альтернативы.
Вопрос не в том, дороги ли дисплеи с электронными чернилами. Они, несомненно, есть.
Вопрос в том, сможет ли кто-нибудь ослабить контроль E Ink Holdings на рынке до того, как технология устареет,-заменится какой-нибудь будущей технологией отображения, которая предлагает преимущества электронной-бумаги без ее ограничений и без монопольной цены.
