Основная разница, которую вам нужно знать в первую очередь

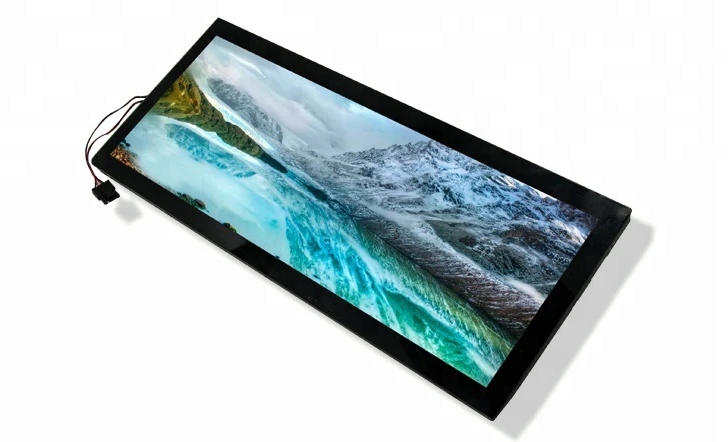

Барные ЖК-экраны и светодиодные барные экраны работают совершенно по-разному. Как только вы это поймете, выбирать между ними станет намного проще.
ЖК-барные экраныработайте, контролируя свет, идущий сзади. Имеется блок подсветки, и молекулы жидких кристаллов скручиваются и поворачиваются, пропуская свет или блокируя его. Сами кристаллы не излучают света-по сути, это жалюзи с цветными фильтрами.
светодиодные барные экранысделать свой собственный свет. Крошечные красные, зеленые и синие светодиоды одновременно излучают свет и цвет. Каждый пиксель — это собственный маленький источник света.
Яркость
Яркость определяет, где на самом деле будет работать дисплей. Мы измеряем это внит (кд/м²), и существуют жесткие ограничения, которые невозможно обойти с помощью хитроумных приемов установки.
Для розничной торговли в помещении с контролируемым освещением необходимо как минимум350 нит. Где-то вДиапазон 500-700работает лучше. Поместите этот дисплей возле окна, и вдруг вы увидите700 минимум, с1000-1500быть безопаснее. Полу-места на открытом воздухе с непрямым солнцем2000-3500 нит. Полностью на открытом воздухе под прямыми солнечными лучами?минимум 5000 нити большинство установщиков рекомендуют6000-8000.
Максимальная яркость ЖК-дисплея составляет около 2500 нит., и туда попадают только специализированные модели-с высокой яркостью. Эти устройства имеют толщину-может быть, на 40-60% большую глубину и выгорают быстрее.
Светодиод начинается с 800 и превышает 10 000 нит.
Полностью открытый означает светодиод.

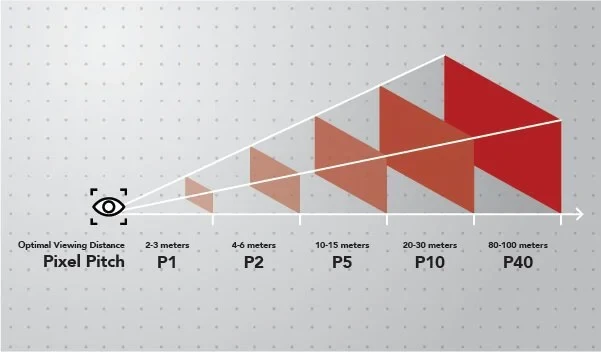

Плотность пикселей и расстояние просмотра
Панельные ЖК-экраны поставляются с завода с фиксированным количеством пикселей. Возьмите 37-дюймовый ЖК-экран с разрешением 1920×540. Вы получаете последовательный60+ ИЦПневажно, где ты стоишь. Это резко с полуметра, ненужно с пяти метров.
Светодиодные линейчатые экраны позволяют выбирать плотность пикселей путемшаг пикселя. Математика проста: возьмите шаг пикселя в миллиметрах и умножьте его на 1,0–1,5, чтобы получить оптимальное расстояние просмотра в метрах.
P4.0здесь реализуется большинство проектов-оно охватываетЗолотая середина 4-6 метровэто подходит для торговых центров, вывесок в аэропортах и витрин розничных магазинов. Если нужно, идите сильнее.P2.0работает на расстоянии 2-3 метра, и вы платите примерно вдвое.P1.2существует для тех редких ситуаций, когда люди стоят на расстоянии вытянутой руки от большой светодиодной стены. В 5 раз дороже.
ЖК-дисплей имеет смысл, когда зрители подходят ближе, чем на 2 метра.и вы показываете подробный текст или графику.Светодиод выигрывает, когда расстояние просмотра превышает 2,5 метраи визуальное воздействие имеет большее значение, чем мелкий шрифт.

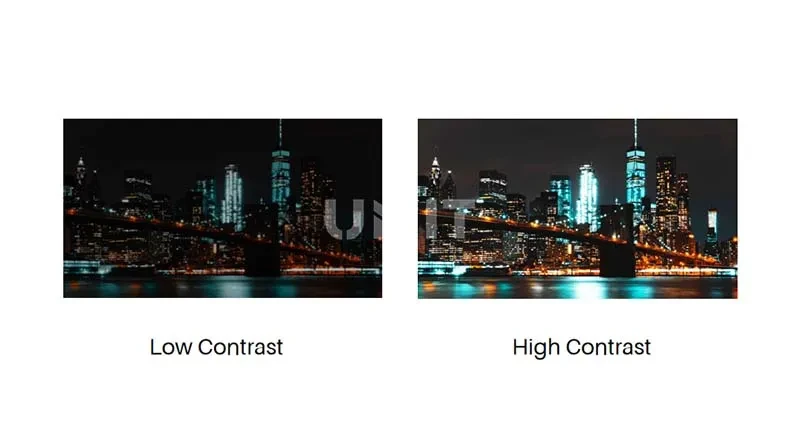

Коэффициент контрастности: почему светодиоды выигрывают на темном фоне
Коэффициент контрастности измеряет разницу между самым ярким белым и самым темным черным, который может воспроизвести дисплей.
У ЖК здесь есть структурная проблема. Подсветка постоянно проходит по всей панели. Если вы хотите отобразить черный цвет, эти пиксели не могут полностью блокировать свет. Вы получаете темно-серый вместо настоящего черного. Панели IPS обычно достигаютот 1000:1 до 1500:1контраст. Панели VA лучше справляются сот 3000:1 до 5000:1.
Каждый светодиодный пиксель может полностью выключиться. Нет тока – нет света, а это значитнастоящий черный. Стандартные светодиодные панели SMD хитот 5000:1 до 8000:1. Светодиод COB более высокого-конца может достигать10 000:1 или даже 100 000:1.
Если в вашем контенте используется темный фон или высококонтрастные-логотипы, это имеет значение. Текст на светлом фоне большинство людей не заметит.
Цветопередача
ЖК-экраны обычно закрывают72–100 % sRGB, работа вГлубина цвета 8 бит (16,7 миллионов цветов)и достичьТочность цветопередачи ΔE от 2 до 5. Их преимущество — постоянство-подсветка рассеивается равномерно, поэтому цвета совпадают по всей панели без калибровки.
Светодиод предлагает более широкую гамму(90–140 % sRGB)и более глубокая глубина цвета(10-16 бит, более миллиарда цветов). Внешняя---коробочная точность хуже: ΔE равно 3-6, и чтобы добиться соответствия цветов между модулями, требуется приложить усилия. Любая серьезная установка светодиодов включает в себя калибровку на основе колориметра.
Частота обновления и захват камеры
Частота обновления становится серьезной проблемой, когда люди будут фотографировать или снимать ваш дисплей. Сейчас это происходит постоянно в торговых и общественных местах.
ЖК-дисплей работает пристандарт 60 Гц, а в моделях премиум-класса доступна частота 120 Гц. Это нормально для человеческого глаза, но может привести к появлению полос, когда кто-то снимает видео на телефон. Коммерческие светодиодные панели обычно работаютот 1920 Гц до 3840 Гц, что устраняет артефакты линий сканирования-, которые появляются на видео со смартфона.
Хотите проверить это самостоятельно?Запишите изображение с экрана телефона в режиме замедленной-съемки со скоростью 240 кадров в секунду. Горизонтальные черные полосы, прокручивающиеся по изображению, означают, что частота обновления недостаточно высока.
Панельные технологии
Типы ЖК-панелей

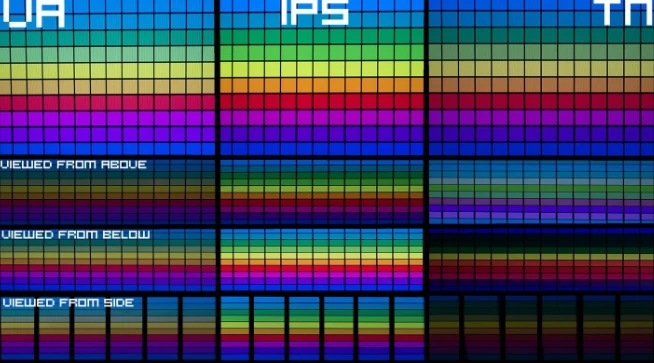

IPS (в-плоскостное переключение)панели дают вамУглы обзора 178 градусов/178 градусовс превосходной точностью цветопередачи. Время отклика составляет 8-14 мс, уровень черного средний-вы заметите сероватый черный цвет, а не настоящий черный. Они хорошо подходят для дисплеев на полках, рассматриваемых под разными углами, и для досок меню, где точность цветопередачи имеет значение.
ВА (вертикальное выравнивание)предложение панелейУглы обзора 178 градусов/160 градусов. Вертикальные характеристики часто ухудшаются при экстремальных углах. Точность цветопередачи хорошая, время отклика выше — 4-8 мс, а уровень черного превосходит IPS. Они подходят для контента с большим количеством видео и брендов, использующих темные цветовые схемы.
Варианты ADS/AFFS — это варианты промышленного-класса с расширенной температурной устойчивостью отот -30 градусов до +80 градусов. Стоит переплаты только за транспортировку или экстремальные условия.
Светодиодные упаковочные технологии
Терминология быстро запутывается.

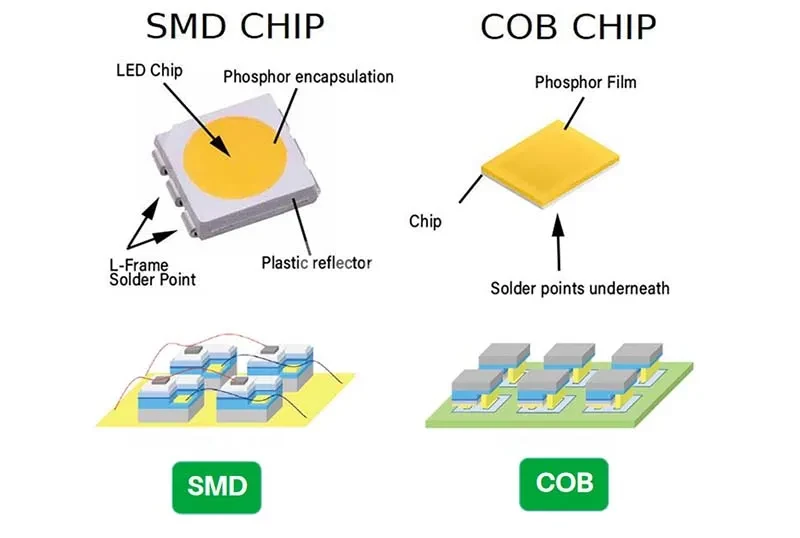

SMD (устройство для поверхностного-монтажа)преобладает при внутренней и полу-наружной установке. Три светодиодных чипа (красный, зеленый, синий) крепятся на одном кронштейне и герметизируются смолой. Шаг пикселя варьируется от P1.0 до P10.
Уязвимости реальны: открытые поверхности светодиодов могут быть физически повреждены, влага может просочиться по границам смолы, а прямой контакт пальца может привести к смещению компонентов. Это важно для торговых залов и транзитных станций, где люди могут прикасаться к дисплею.
COB (чип-на-плате)монтирует светодиодные чипы непосредственно на подложку печатной платы, а затем покрывает все равномерным защитным слоем. Вся поверхность модуля становится гладкой и сплошной.-Повышается физическая прочность, влагостойкость и повышается контрастность за счет светопоглощающего покрытия-между пикселями. Расходына 30-50% вышечем эквивалент SMD.
GOB (клей-на-доске)Компромиссный вариант: стандартная технология SMD с добавлением эпоксидного покрытия после сборки. COB-например, защита по более низкой цене. Вы увидите небольшое снижение яркости (5–10%) и возможное пожелтение при длительном воздействии ультрафиолета.

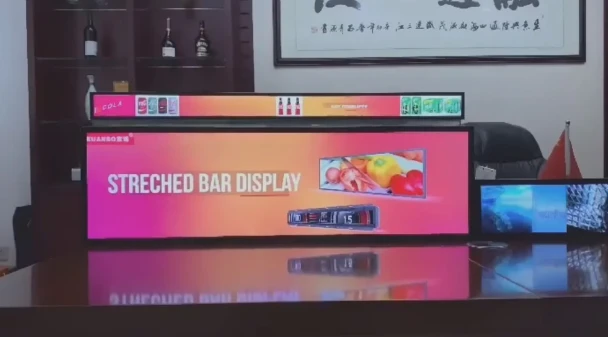

Собственные и вырезанные панели
Производители барных перегородок получают панели двумя способами, и разница имеет большее значение, чем думает большинство покупателей.
Родные барные панели
Они изготавливаются с использованием производственных масок, специально разработанных для сверх-широких соотношений сторон. Размеры выбраны намеренно с самого начала. Поставщикам нравитсяBOE, AUO, Innolux и CSOTсоздать специальные линейки продуктов расширенного-формата.
Что вы получаете: равномерное распределение подсветки по всему периметру, полную структурную целостность при стандартной толщине стекла, равномерную герметизацию по всему периметру и стандартные шаблоны разрешения, такие как1920×158, 1920×360 или 1920×540.
Вырезание и изменение размера панелей
Они начинаются со стандартных панелей формата 16:9, которые после изготовления физически обрезаются по размерам брусков. Панель размером 1920×1080 может состоять из нескольких полос 1920×270.
Резка нарушает герметичность между слоями стекла.-утечки света по краям. Целостность стекла нарушается по линиям разреза, что приводит к большему количеству поломок во время транспортировки и установки. Оригинальная подсветка рассчитана на всю панель, поэтому части панели получают неравномерное освещение. А эти поврежденные уплотнения пропускают влагу, ускоряя со временем деградацию жидких кристаллов.
Разметка вырезанных панелей:ищите не-стандартные вертикальные разрешения, например158, 203 или 270 пикселей. Попросите листы технических характеристик панели с фактическими номерами деталей производителя. Настоящие родные панели имеют документированные номера моделей в каталогах поставщиков.
Разрезанные панели обходятся на 30-50% дешевле.Скидка существует, потому что качество действительно ниже.
Реальные приложения

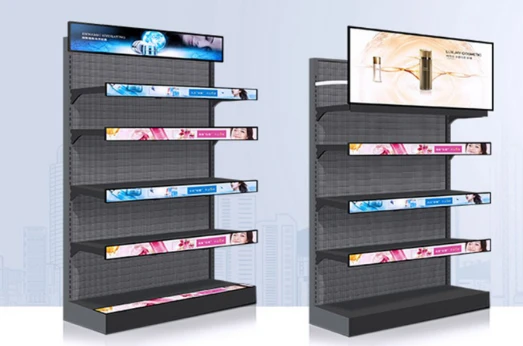

Розничные полки-Боковые дисплеи
У вас есть контролируемое освещение в помещении, люди, стоящие очень близко (иногда менее метра, когда они тянутся за продуктами), и контент, в основном состоящий из текста и цен. Плюс вы, вероятно, внедряете десятки или сотни таких вещей.
ЖК-дисплей здесь выигрывает, и это не так уж и близко.Никто не стоит на расстоянии 4 метров от края полки. Ваши зрители находятся близко, а это значит, что вам действительно нужна та плотность пикселей, которую обеспечивает ЖК-дисплей. Текст выглядит четким благодаря тому, как ЖК-дисплей обрабатывает субпиксельный рендеринг. А когда вы покупаете 200 единиц вместо 2, разница в цене между ЖК-дисплеем и светодиодами действительно увеличивается.
Тонкий профиль тоже помогает. Большинство монтажных направляющих-на краях полки были разработаны с учетом размеров ЖК-дисплея, поэтому вам не придется бороться с аппаратным обеспечением.
Что-то вДиапазон яркости 500–700 нит с панелями IPS.работает хорошо. ВА работает, если все подходят с одного направления, но люди редко делают покупки. Убедитесь, что у вас есть собственные панели, и по размеру-вы обычно ориентируетесь наДиапазон 23-42 дюйма.
Транспортные информационные дисплеи
Поезда, автобусы, аэропорты. Окружающая среда настолько сурова, что люди даже не задумываются о ней, пока что-нибудь не сломается. Постоянная вибрация. Перепады температуры, которые могут убить бытовую электронику. И эти штуки работают 18+ часов в день.
Требования сертификации по сути принимают это решение за вас.В железнодорожной отрасли действует стандарт EN50155, в автомобильной промышленности требуется сертификация E-Mark, а процедуры утверждения ЖК-дисплеев являются проверенными и хорошо-документированными. Сертификация светодиодов для транспорта? Все еще догоняю.
Помимо документации, промышленные системы крепления ЖК-дисплеев имеют проверенную десятилетиями устойчивость к вибрации. Вес также имеет значение, когда вы устанавливаете дисплеи в транспортные средства. А поскольку люди сидят или стоят относительно близко, вы не теряете преимущество разрешения ЖК-дисплея.
Вам потребуются промышленные-панели IPS, выдерживающие как минимумот -20 градусов до +60 градусов. Характеристики вибрации должны отображатьсяМинимальный непрерывный допуск 1G, в идеале с ударопрочностью 3G. Яркость вокруг700-1000 нитсправляется с бликами из окон.

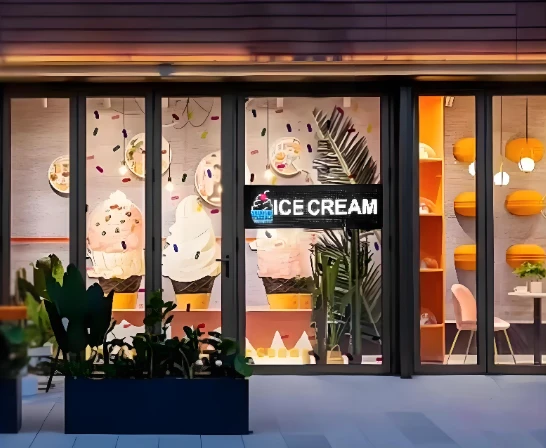

Наружные витрины и витрины
Солнечный свет меняет все. Мы говорим100 000 люксудар по дисплею в ясный день. ЖК здесь физически не может конкурировать.
Светодиод — единственный реальный вариант для использования на открытом воздухе.Вам нужно 5000-8000 нит для защиты от прямых солнечных лучей, а ЖК-дисплей просто не может этого обеспечить. Устойчивость к атмосферным воздействиям также имеет значение, поскольку вам понадобитсяIP65 или вышена передней поверхности. Большие расстояния просмотра (люди через дорогу, проезжающие машины) означают, что вам в любом случае придется переплачивать за плотность пикселей ЖК-дисплея.
Иди сШаг пикселя P3-P6в зависимости от того, как далеко стоит ваш типичный зритель. Убедитесь, что вы получаетеОбновление 3840 Гцпоэтому он хорошо фотографируется в социальных сетях. Диапазон рабочих температур должен выдерживать любые условия местного климата.

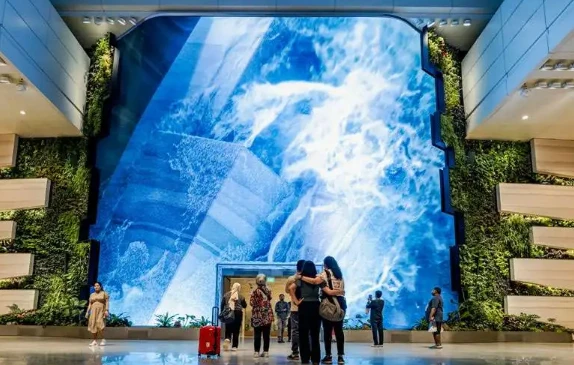

Крупномасштабные-установки внутри помещений
Торговые центры, аэропорты, конференц-центры, корпоративные вестибюли. Большие помещения с высокими потолками и зрителями, которые могут находиться на расстоянии 20 метров.
Фактор бесшовности — вот что убивает ЖК здесь.Самая большая ЖК-панель, которую вы найдете, составляет около 88 дюймов. Хотите пойти дольше? Вы соединяете панели вместе, и эти рамки становятся видны. Дизайнеры стараются включить лицевые панели в эстетику.
Светодиодные модули легко соединяются друг с другом.Хотите 30-метровую непрерывную индикацию? Светодиод с этим справляется. Изогнутая установка, охватывающая колонну? Светодиод с этим справляется. Расстояния просмотра в этих пространствах идеально соответствуют шагу пикселей P2,5–P4, что в любом случае является оптимальным для светодиодов.
Для премиальных установокP2.5работает хорошо. Стандартная коммерческая работа прекрасно справляется сP3-P4. Яркость зависит от помещения, но обычно800-1500 нитохватывает большинство сценариев внутри помещений. Обязательно приобретите дизайн модуля с передним-доступом, потому что в конечном итоге кому-то понадобится обслуживать эту штуку, и вы не хотите объяснять, почему вам нужно закрыть часть торгового центра, чтобы получить доступ к задней части дисплея.

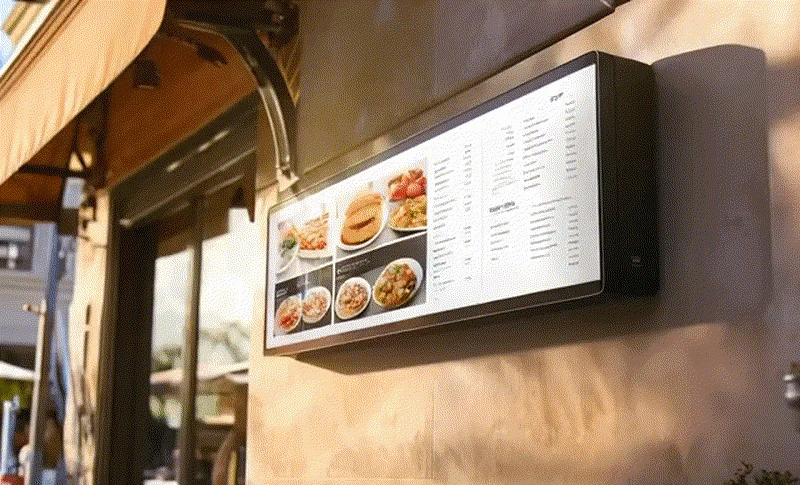

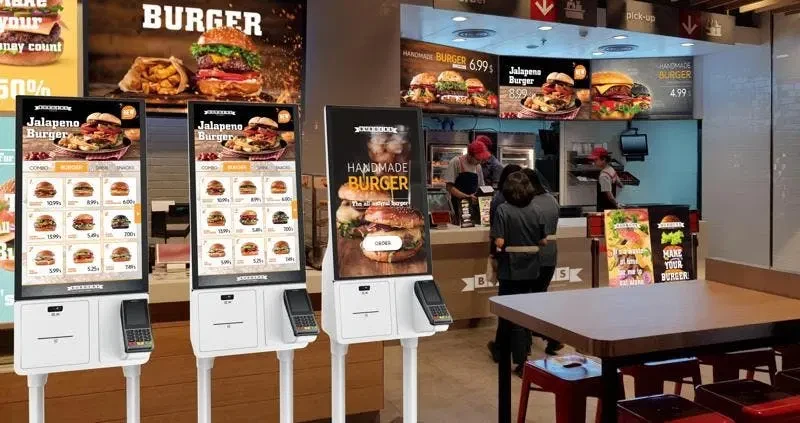

Доски меню ресторана и QSR
Бюджет здесь имеет значение. Прибыльность ресторанов невелика, и владельцы тщательно изучают каждую покупку оборудования.
Контент в основном представляет собой текст с редкими фотографиями еды.ЖК-дисплей прекрасно отображает текст.Расстояние просмотра обычно составляет 1,5–4 метра, при этом любая технология технически работает нормально, но покупка и эксплуатация ЖК-дисплея обходятся значительно дешевле.
Следует учитывать одну вещь: на кухне выделяется жир и пар. Даже в столовой эти вещи мигрируют. Вам нужно какое-то защитное стекло над дисплеем. Накладка из закаленного стекла входит в стандартную комплектацию. Если вы заказываете услуги самостоятельно-,Возможность сенсорного управления PCAPдобавляет, может быть, 15-20% к стоимости, но открывает новый функционал.
Яркость вокруг500-700 нитобеспечивает типичное ресторанное освещение.IP54 на лицевой поверхностиследует считать обязательным, а не факультативным.
Долгосрочные-соображения затрат
Первоначальная стоимость — это только начало. Ниже приведено грубое сравнение. Результаты будут различаться в зависимости от тарифов на электроэнергию, особенностей использования и того, сломается ли что-нибудь.
Для линейного ЖК-экрана (эквивалент 37 дюймов):приобретение происходит$400, мощность при 12-часовой ежедневной работе стоит около 8 долларов в год в зависимости от тарифов, ежегодно откладывают около 40 долларов на техническое обслуживание, а замена подсветки примерно в 4-м году добавляет еще 150 долларов или около того.Примерно 800 долларов в течение пяти лет.
Для светодиодного экрана с эквивалентной площадью изображения P2,5:приобретение бегает вокруг$900, электроэнергия стоит немного дороже, примерно 13 долларов в год при тех же условиях. Резервы на техническое обслуживание могут быть ниже, поскольку светодиоды имеют тенденцию быть более долговечными. Замена модуля обычно не требуется в течение пяти лет, если приобретен модуль достойного качества.Итого где-то около 1050-1100 долларов.
Светодиоды работают примерно на 35 % дольше, чем ЖК-дисплеи, в течение пяти лет.в типичных внутренних сценариях.
Математика меняется в зависимости от ситуации. При более длительном развертывании предпочтение отдается светодиодной-подсветке ЖК-дисплеев, которая быстрее изнашивается после 5-го года, в то время как яркость светодиодов сохраняется на уровне 70 %+ в течение 8-го года. При установке на открытом воздухе ЖК-модели с высокой-яркостью достигают $800+, но при этом обеспечивают меньший срок службы, что делает стоимость светодиодов-эквивалентной или более дешевой. Большие бесшовные установки требуют сложного выравнивания лицевой панели с ЖК-дисплеем, а в масштабе более простая сборка светодиодов сокращает трудозатраты настолько, что устраняет разрыв.
Что спрашивать при покупке
Для ЖК-экранов
Начнем с самой панели. Вы хотите знатькто на самом деле это сделал (BOE, AUO, Innolux)и конкретный номер модели. Это важно, потому что именно так вы подтверждаете, что получаете родную панель, а не что-то, что было вырезано из стандартного дисплея. Разрезанные панели не зря стоят дешевле.
Характеристики яркости могут вводить в заблуждение. Некоторые производители измеряют яркость в центре панели, где она самая яркая, другие дают среднее значение по всей поверхности.Спросите, какой метод они использовали.Измерение центра в 700 нит может составлять только 550 нит по углам.
Получитетип подсветкив письменной форме, поскольку краевое-освещение и прямое-освещение имеют разные характеристики однородности.Цветовая гаммадолжно быть указано в процентах от sRGB или другого стандарта, который вы можете проверить. Не принимайте просто «хорошую цветопередачу» в качестве ответа.
Оперативные вопросы тоже имеют значение:температурный диапазон, показатели среднего времени безотказной работы, на что именно распространяется гарантия (только панели? подсветка? блок питания?). Прежде чем приступать к проектированию установочного оборудования, убедитесь, что вам известны размеры монтажного интерфейса.
Для светодиодных экранов
Качество светодиодов сильно различается, ипроизводитель чиповэто ваша первая подсказка.Национал Стар, Кинглайт, Кри, Ничияэто имена, которые вы хотите видеть. Стандартный «высококачественный-светодиод» ничего не значит.
Не доверяйте спецификации шага пикселя.Возьмите с собой суппорты, если собираетесь проводить заводскую проверку.
Частоту обновления легко проверить самостоятельно. Достаньте телефон, переключитесь на замедленное-видео со скоростью 240 кадров в секунду и запишите происходящее. Черные полосы, прокручивающие изображение, означают, что частота обновления не соответствует заявленной. Это занимает 30 секунд и уберегает клиентов от неудачных покупок.
Измерение яркости — еще одна область, где производители проявляют творческий подход. Если вы тратите серьезные деньги,принести на проверку поверенный счетчик. Дисплей с номинальной яркостью 6000 нит, который на самом деле выдает 4500 нит, не справится с ним под прямыми солнечными лучами.
Некоторые менее очевидные вещи, на которые стоит обратить внимание:калибровка цветавходит в комплект поставки или это дополнительная плата? Что такоедопуск плоскостностимежду модулями? (Видимые швы часто появляются в модулях, которые не сидят идеально заподлицо.) Как долго они будут гарантировать?наличие запасного модуля? Минимум пять лет, потому что дисплей, который вы не можете отремонтировать, — это ответственность. И получитьполитика битых пикселейв письменной форме с указанием реальных цифр, а не просто «приемлемой ставки, соответствующей отраслевым стандартам».
Так какой?
ЖК-дисплей лучше подходит для:просмотр с близкого расстояния до 1,5 метра,-содержание большого количества текста, стандартное внутреннее освещение, бюджетные-проекты, инсталляции общей длиной менее 3 метров, приложения с сенсорной-поддержкой и транспортные условия, в которых возникают проблемы с вибрацией.
Светодиод имеет больше смысла для:расстояния просмотра более 3 метров, преобладающее видео-контент, условия с высокой освещенностью, любое полу-наружное или наружное применение, презентации брендов премиум-класса, плавные прогоны более 5 метров, круглосуточная работа без выходных, запланированная на срок более 5 лет, а также изогнутые или архитектурно креативные инсталляции.
Дальность обзора 1,5–3 метра при стандартном внутреннем освещении может быть любой. Посмотрите на другие факторы. Посчитайте, какие преимущества имеют значение для конкретного проекта.Когда цена близка к равной, ЖК-дисплей обычно выигрывает по стоимости.если только не требуется непрерывная длина, яркость на открытом воздухе или воздействие видео.
