У этих сбоев есть закономерности, и большинство из них можно диагностировать за 30 минут или меньше. Это руководство построено вокруг того, как на самом деле работает устранение неполадок: начиная с того, что вы видите на экране, а затем возвращаясь к причине. Поддерживаете ли выкоммерческие ЖК-экраныв розничной торговле, запускайте панели в общедоступных киосках или отлаживайте встроенное оборудование во время разработки — процесс диагностики один и тот же.
Краткий справочник симптомов
Используйте эту таблицу в качестве первого фильтра. Один и тот же симптом может быть вызван несколькими причинами, поэтому рассматривайте его как отправную точку, а не как окончательный ответ.
| Симптом | Наиболее вероятная причина | Первое действие |
|---|---|---|
| Полностью темный экран, без подсветки. | Сбой в электропитании или перегорание предохранителя | Измерьте входное напряжение на контактах модуля |
| Экран включен, но очень тусклый | Ухудшение качества подсветки или выход из строя светодиодной матрицы | Проверить цепь подсветки самостоятельно |
| Слабое изображение видно только с фонариком | Сбой подсветки. Сама панель - работоспособна. | Осмотр светодиодных лент и цепи драйвера. |
| Мерцающий или мигающий дисплей | Ослабленный ленточный кабель или нестабильное напряжение питания | Переустановите все разъемы; проверить пульсацию предложения |
| Вертикальные или горизонтальные линии по экрану | Треснутая подложка или неисправность микросхемы драйвера | Визуальный осмотр; замена платы драйвера |
| Зашифрованные или отсутствующие символы | Несоответствие протокола или ошибка прошивки | Проверьте настройки связи по таблице данных. |
| Белый экран без контента | Сбой инициализации или потеря сигнала | Проверьте конфигурацию протокола; подтвердить время сброса |
| Постоянное призрачное изображение или выгорание-в | Статичное изображение на панели устаревания слишком длинное | Энергетический цикл; запустить пиксель-обновить тестовый шаблон |
| Сенсорный ввод не регистрируется | Поврежденный сенсорный кабель или поврежденная прошивка. | Проверьте ленточный кабель; перепрошить-сенсорный контроллер |
| Случайный сброс или выключение и включение питания | Скачок напряжения или недостаточная токовая мощность | Измерьте питание осциллографом; добавить защиту от перенапряжения |
Что на самом деле вызывает сбои ЖК-модуля?
Деградация подсветки
Подсветка — наиболее распространенная-неисправность одного компонента ЖК-модулей. Светодиодные матрицы постепенно тускнеют в течение срока службы. - производители квалифицируют продукцию поСтандарты испытаний полупроводников JEDEC на надежность, а номинальный срок службы панелей потребительского-и промышленного-класса существенно различается. Всегда обращайтесь к паспорту вашего конкретного модуля, чтобы узнать его номинальный срок службы в ваших условиях эксплуатации, а не к общим отраслевым показателям.
Дисплей с ухудшенной подсветкой все равно проходит электрические проверки. Панель работает -, она просто не может воспроизводить читаемое изображение при нормальном внешнем освещении. Если экран выглядит приемлемо в темной комнате, но становится почти невидимым при ярком офисном освещении или на открытом воздухе, первое, что нужно проверить, — это подсветка.
⚠️ Распространенная ошибка:компенсация затемнения подсветки путем увеличения яркости до максимума. Это ускоряет износ светодиодов и сокращает оставшийся срок службы уже-изношенного компонента. Выбор оборудования с соответствующим запасом яркости с самого начала полностью позволяет избежать проблемы - посмотрите, что отличаетЖК-модули коммерческого-классаиз альтернатив потребительского-класса.
Проблемы с разъемом и кабелем
Ленточные кабели, разъемы «зебра» и паяные соединения разрушаются под воздействием вибрации, термоциклирования и многократного изгибания. Режим неисправности почти всегда прерывистый: мерцание при определенных положениях, падение сегментов дисплея при вибрации или экран, который работает при запуске, но выходит из строя при рабочей температуре. Переустановка каждого разъема перед заказом деталей позволяет решить значительную часть рекламаций на местах без каких-либо затрат.
Экологический стресс
Холод замедляет реакцию жидких кристаллов; тепло ускоряет старение поляризатора и расслоение клея; влажность разъедает электроды изнутри, приводя к отсутствию сегментов дисплея, состояние которых постепенно ухудшается в течение нескольких недель. Всегда указывайте наихудшие-условия, а не средние. Для приложений в требовательных средахинтегрированные решения для ЖК-дисплеев с соответствующими экологическими нормамистоит оценивать до развертывания, а не после сбоя в эксплуатации.
⚠️ Распространенная ошибка:тестирование дисплея в лабораторных условиях и предположение, что он будет работать так же на открытом воздухе, на холодном складе или рядом с источником влаги -, без проверки того, что номинальный класс IP и температурный диапазон модуля действительно соответствуют среде развертывания.
Проблемы с питанием и неисправности драйверов
Скачки напряжения приводят к немедленному повреждению микросхемы драйвера. Пульсации питания - Шум переменного тока на шине постоянного тока - вызывает более тонкие, кумулятивные повреждения: случайные сбросы, помехи изображения и сокращение срока службы светодиодов. Обратитесь к техническому описанию вашего модуля, чтобы узнать максимально допустимое пульсирующее напряжение; универсального порога, применимого ко всем типам панелей, не существует.
Ошибки прошивки и несоответствия протоколов — это отдельная категория, которая убедительно имитирует аппаратный сбой. Белый экран или зашифрованный вывод после замены платы или обновления ПО очень часто являются ошибкой конфигурации, а не поломкой панели. Это различие имеет значение, когдасравнение форматов ЖК- и светодиодных экранов- разные технологии имеют разное поведение протоколов и сигнатуры ошибок.
Шестиэтапный-процесс диагностики
Проработайте их по порядку. Остановитесь, как только выявите ошибку -, ненужные замены тратят время и вводят новые переменные.
Шаг 1 - Визуальный осмотр перед-включением питания.Ищите трещины, конденсат за панелью, следы ожогов на печатной плате, а также смещенные или перегнутые ленточные кабели. Если вы обнаружили физические повреждения, не подавайте электроэнергию. Закороченное соединение может привести к каскадному повреждению, которое обходится гораздо дороже, чем первоначальная неисправность.
Шаг 2 - Проверьте входное напряжение.Используйте мультиметр для проверки контактов питания модуля. Типичное номинальное напряжение для TFT-панелей составляет 3,3 В, 5 В или 12 В -, проверьте техническое описание. Если показания выходят за пределы спецификации более чем на 5%, это требует расследования. При периодических неисправностях добавьте осциллограф, чтобы проверить соответствие пульсаций питания допустимым спецификациям, указанным в таблице данных.
Шаг 3 - Отключите подсветку.В темной комнате посветите фонариком на поверхность панели под углом. Если вы можете различить слабое изображение, панель исправна, неисправна только подсветка. Этот одиночный тест устраняет половину дерева диагностики менее чем за 10 секунд - и одинаково хорошо работаетЖК-дисплеи полосового-форматакак на стандартных прямоугольных панелях.
Шаг 4 - Методично меняйте местами кабели и платы.Загрузите заведомо-хороший тестовый шаблон. Замените ленточный кабель проверенным рабочим блоком. Если неисправность связана с кабелем, проблема заключается в кабеле. Если он остается на доске, доска следующая. Сначала замените самый дешевый и доступный компонент.
Шаг 5 - Проверьте протокол связи.Белый экран или искаженный вывод после замены платы почти всегда являются ошибкой конфигурации. Проверьте скорость передачи данных (UART), режим SPI (CPOL/CPHA) или адрес I2C по таблице данных. Этот шаг выявляет непропорционально большую долю ошибок всреда отображения киоскагде модули заменяются в полевых условиях, часто по неполной документации.
Шаг 6 - Воспроизведите полевые условия на стенде.Дисплей, который работает в лаборатории, но выходит из строя при развертывании, почти всегда имеет первопричину перегрева или вибрации. Разъем, выступающий под углом 22 градуса, может полностью открыться при 55 градусах. Примените контролируемый нагрев во время стендовых испытаний -: неисправность, возникающая при температуре выше определенной, напрямую указывает на тепловое расширение как на механизм.
Ремонт или замена? Структура принятия решений
Ремонт имеет смысл, когданеисправность локализована в одном сменном компоненте - кабеле, массиве подсветки, обновлении встроенного ПО - модуль является частью системы, замена которой требует значительного простоя или перепроектирования, а стоимость ремонта явно меньше, чем стоимость нового блока.
Замена имеет смысл, еслиодновременно появляются несколько симптомов. Тусклая подсветка, износ разъемов и появление ореолов изображения являются надежным индикатором окончания срока службы, а не единственной устранимой неисправностью. Замена также имеет смысл, если текущий модуль имеет лучшие характеристики -, более высокую яркость, более широкий диапазон рабочих температур, лучшую защиту от проникновения -, что позволит снизить нагрузку на техническое обслуживание в будущем.
Прежде чем выбрать тот или иной путь, ответьте на эти пять вопросов:
- Это первая поломка агрегата или он уже выходил из строя раньше?
- Ограничивается ли неисправность одним сменным компонентом?
- Остается ли общая стоимость ремонта -, деталей, труда и времени простоя - явно ниже стоимости замены?
- Будет ли отремонтированное устройство реально выдерживать оставшиеся требования к обслуживанию системы?
- Предлагает ли текущая замена значительно лучшие характеристики для этого приложения?
Если три или более ответов говорят в пользу замены, это, как правило, более очевидный путь. Просмотреть полнуюассортимент продукцииилипоговорить со специалистомо поиске. Для розничной торговли и вывесок:индивидуальные конфигурации ЖК-дисплеев для вывесок розничной торговлизачастую обеспечивают лучшую долгосрочную-экономическую выгоду, чем прямой обмен-на-подобный.
Профилактическое обслуживание
- Экологический контроль:Развертывайте модуль в пределах номинального диапазона температуры и влажности, используя для планирования наихудшие-условия. В средах с высокой-влажностью герметичные корпуса с подтвержденным классом защиты IP являются обязательным требованием, а не мерой предосторожности.
- Управление питанием:Используйте регулируемые источники питания с аппаратной защитой от перенапряжения. Избегайте постоянной работы подсветки на максимальной яркости - адаптивное управление яркостью снижает износ светодиодов, не оказывая заметного влияния на удобство использования.
- Плановые проверки:Ежемесячно - проверяйте посадку разъема и ищите конденсат. Ежеквартально - запускайте диагностическую тестовую схему и проверяйте напряжение питания под нагрузкой. Ежегодно - проверяйте пульсации питания и проверяйте оптические слои на предмет расслоения или старения поляризатора.

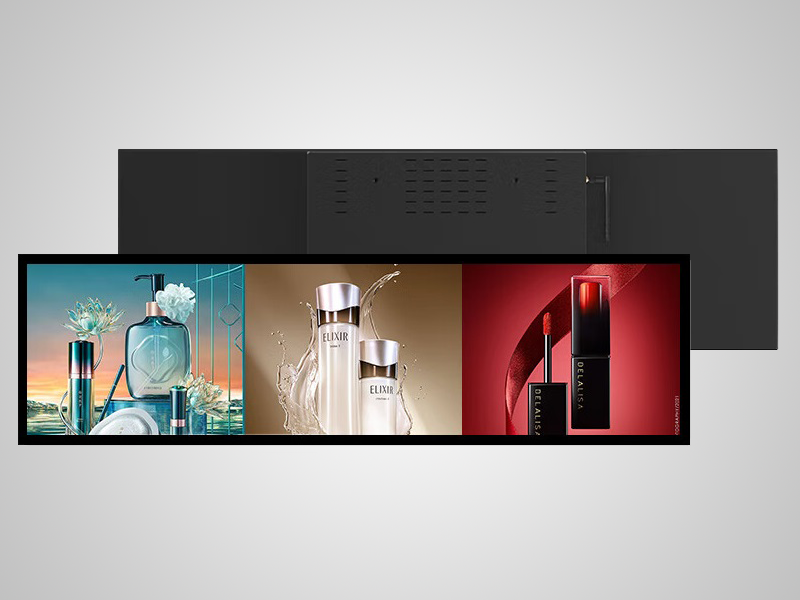

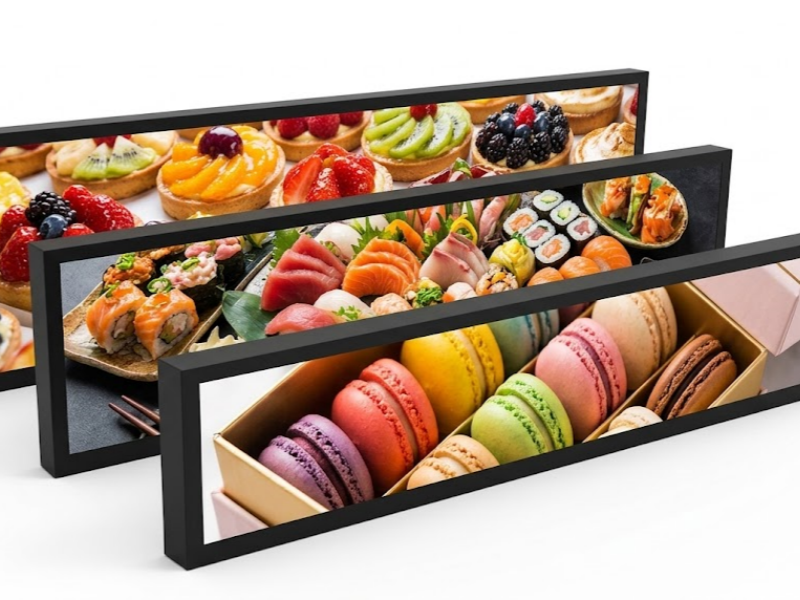

Длятерминал самообслуживания-терминалесли развертывания выполняются постоянно в средах с-интенсивным трафиком, ежеквартальная проверка — наиболее ценное-разовое мероприятие по техническому обслуживанию.Вытянутые ЖК-экраны, используемые в супермаркетахсталкиваются с особым воздействием влажности и чистящих химикатов, которые стандартные графики технического обслуживания не могут полностью устранить.
Часто задаваемые вопросы
На моем ЖК-дисплее отображается белый экран - панель сломана?
Не обязательно. Белый экран чаще всего является ошибкой связи или инициализации, чем физическим повреждением. Проверьте конфигурацию протокола -, скорость передачи данных, режим SPI или адрес I2C - по таблице данных модуля. Это особенно актуально после обновления прошивки или замены платы, когда настройки могли быть переданы неправильно.
Как определить, что неисправна подсветка или ЖК-панель?
Направьте фонарик на поверхность экрана под углом в темной комнате. Если вы видите блеклое изображение, значит, панель воспроизводит изображение правильно, и неисправна только подсветка. Отсутствие изображения при свете фонарика означает, что неисправность связана с панелью, платой драйвера или трактом прохождения сигнала между ними.
Можно ли исправить мерцание дисплея без замены модуля?
В большинстве случаев да. Мерцание чаще всего вызвано незакрепленным ленточным кабелем, краевым паяным соединением или чрезмерными пульсациями питания. Переустановка разъемов и проверка стабильности напряжения питания под нагрузкой устраняют большинство жалоб на мерцание до того, как потребуется замена каких-либо компонентов.
Безопасно ли включать дисплей, подвергшийся воздействию влаги?
Нет. Перед подачей питания дайте модулю полностью высохнуть в условиях низкой-влажности. Включение влажного дисплея может привести к коррозии электродов и короткому замыканию, которое может привести к необратимому повреждению панели.
Почему мой дисплей работает на скамейке запасных, но не работает в полевых условиях?
Периодические сбои-только в полевых условиях почти всегда вызваны тепловым расширением при рабочей температуре,-вызванной вибрацией прерывистостью соединителя или конденсацией во время запуска. Воспроизведите фактическую температуру среды развертывания -, вибрацию, влажность - во время стендовых испытаний. Рекомендации по выбору оборудования, которое более стабильно справляется с жесткими условиями, см.этот обзор вариантов высокопроизводительных-ЖК-дисплеевохватывает наиболее важные различия в спецификациях.
Заключение
Неисправности модуля ЖК-дисплея можно прочитать, если вы знаете, на что обращать внимание. Темная панель, мерцающий экран, искаженные выходные данные - — все это соответствует управляемому списку возможных причин, а структурированный процесс диагностики находит фактическую неисправность быстрее, чем замена случайных компонентов. Тот же процесс также четко подскажет вам, когда ремонт закончился и правильным ответом будет замена.
