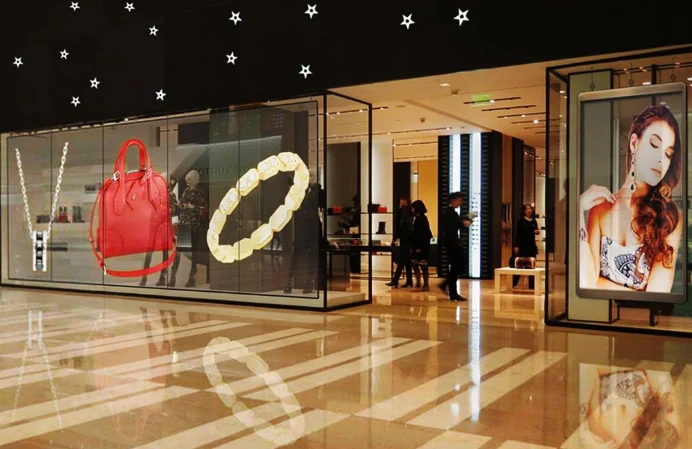

Вес убивает больше проектов, чем бюджет.
Прозрачные экраны весят3-12 кг/м²и бегатьтолщина 10 мм. Традиционные ширмы со шкафами весят30-50 кг/м²и измеритьГлубина 50-150 мм. Историческое здание с оригинальными окнами часто не может выдержать традиционный вес светодиодов без стальной арматуры, которая разрушила бы объекты культурного наследия. Прозрачные экраны крепятся непосредственно на внутренние стеклянные поверхности без каких-либо структурных работ. Установка занимает дни, а не месяцы.
Торговая сеть с 500 стеклянными витринами развернула прозрачные экраны по всей сети, не задевая конструкции зданий. Попытка сделать то же самое с традиционными экранами потребует индивидуального проектирования конструкций в каждом месте-, а это такой объем проекта, который уничтожает большинство предложений до того, как они достигнут окончательного утверждения бюджета.
Что мы на самом деле сравниваем
На протяжении десятилетий традиционные светодиодные экраны были повсюду:-табло стадионов, вывески торговых точек. Работали хорошо: яркие, точные цвета, надежные. Но они пришли к компромиссу, который никто не мог спроектировать: каждый экран представлял собой, по сути, стену. Загораживал свет, закрывал обзоры, занимал место.
Прозрачный светодиод переворачивает это уравнение. Совсем другая категория товаров.
Розничные приложения — это то, что сейчас является движущей силой роста. Витрины магазинов всегда были элитной недвижимостью. Вы хотите одновременно показывать продукты и проводить рекламные акции. Традиционный светодиод требует выбора-экрана или окна. Прозрачный светодиод полностью устраняет этот выбор. Клиенты видят рекламный контент и товары одновременно. Флагманские магазины Nike и Zara поняли это заранее. Этот единственный случай использования объясняет, почему за пять лет прозрачный светодиод из нишевой новинки превратился в серьезное коммерческое предложение.
Как они построены
Традиционные экраны отдают приоритет одному: втиснуть как можно больше пикселей в заданную область. Светодиодные чипы-лиSMD (устройство для поверхностного монтажа), COB (чип на плате)или старшеDIP (двухлинейный-корпус)формат-плотно упаковывается на подложку печатной платы. Черная маска или эпоксидное покрытие покрывают все, поглощая окружающий свет и усиливая контраст.
Результаты говорят сами за себя. Панели COB демонстрируют коэффициент контрастности выше20,000:1. Шаг пикселя идет так же хорошо, какP0,6 ммдля дисплеев 4K и 8K. Наружные блоки толкают10 000 нит.
Но традиционные светодиодные экраны блокируют 100% проходящего через них света. Это цифровые стены. Отлично подходит для воздействия, ужасен для всего, что вам нужно видеть насквозь.

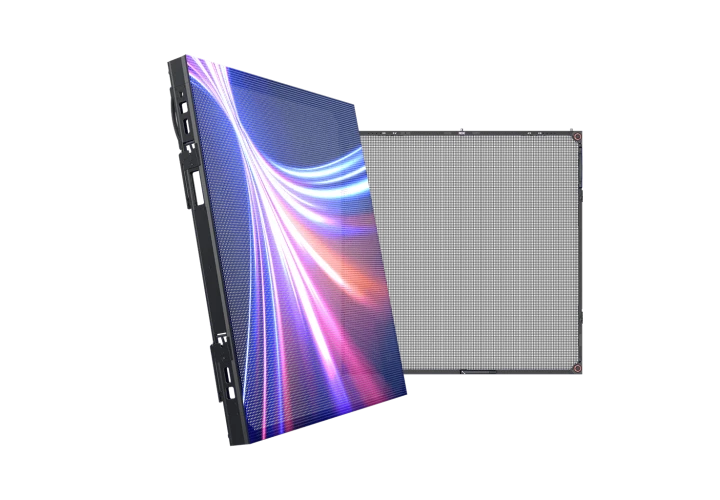

Прозрачные экраны начинаются с противоположного конца. Вместо максимального увеличения количества пикселей они предназначены для пропускания света, сохраняя при этом приемлемое качество изображения. Существуют три основных подхода.Ленточные-дизайныпоместите светодиодные чипы на узкие алюминиевые или печатные полосы с промежутками между ними.-Свет проходит через зазоры, обеспечивая прозрачность 60–90 % в зависимости от расстояния.Кино-версиивстраивайте микро-светодиоды в ультратонкие прозрачные подложки (толщиной около 4 мм и весом 3–6 кг/м²), которые прикрепляются непосредственно к существующему стеклу.Стеклянные-интегрированные конструкциисэндвич-светодиодные элементы между двойными слоями стекла, превращающие архитектурное стекло в поверхность дисплея.
Больше промежутков между полосами означает, что проходит больше света, но меньше пикселей на квадратный метр. Любой прозрачный экран — это компромисс между этими двумя вещами.

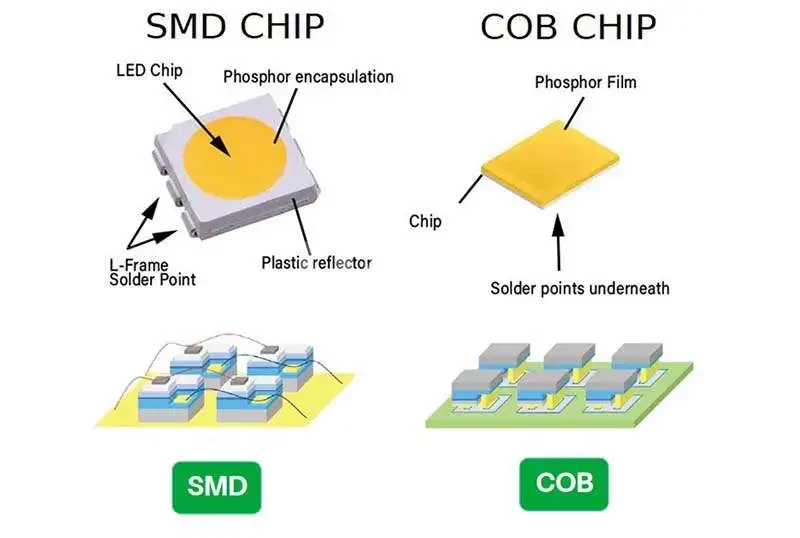

Типы упаковки светодиодов
SMD-Устройство для поверхностного монтажасуществует уже несколько десятилетий. Отдельные микросхемы в крошечных пластиковых корпусах, припаянные к печатным платам. Технология проста, и в этом ее преимущество. Цепочки поставок развиты, технические специалисты знают, как с ними работать, и когда один светодиод выходит из строя, его можно заменить, не заменяя весь модуль. Это самая проверенная и надежная светодиодная технология: не передовая-, стабильно функциональная, экономичная-в обслуживании. Контраст сидит вокруг1,200-1,800:1. Срок службы большинства единиц составляет около50 000 часовпрежде чем яркость заметно упадет. Для чего-либо P1.2 или более грубого SMD по уважительной причине остается выбором по умолчанию.
COBздесь все становится интересным-и дорогим. Чип на плате полностью исключает отдельные пластиковые корпуса. Несколько светодиодных чипов монтируются прямо на подложку, а затем покрываются одним слоем смолы. Отсюда вытекают каскад инженерных преимуществ: тепло рассеивается примерно в 3 раза лучше (нет пластиковых корпусов, удерживающих тепло), контрастность зашкаливает.20,000:1(эта единая поверхность более эффективно поглощает окружающий свет), а срок службы выходит за рамки100 000 часов. Это единственный приемлемый вариант для ультра-тонких шагов ниже P1,0. Компромисс: когда что-то выходит из строя, весь модуль требует замены в кратчайшие сроки.$200-300 за инцидент. И первоначальные затраты значительно выше. Эта технология подходит для студий вещания и-высококлассных корпоративных сред. Это представляет собой чрезмерные инвестиции в вестибюль отеля.

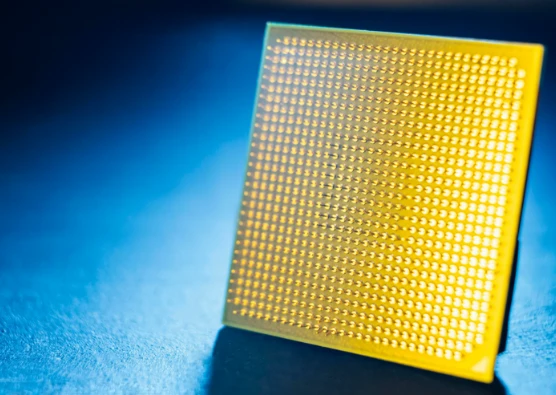

Тогда естьГОБ-SMD с защитным покрытием. Клей на доске. Та же основная технология, но со слоем оптического клея, покрывающим поверхность светодиода. Это обеспечивает лучшую стойкость к физическому контакту и влажности, сохраняя при этом экономичность ремонта SMD. Некоторые интеграторы настоятельно рекомендуют его для розничных магазинов с-интенсивным трафиком. Другие считают это ненужным для большинства приложений. Результаты варьируются в зависимости от конкретных случаев использования.
В большинстве прозрачных экранов используется модифицированный монтаж SMD на основе полос-или специальные прозрачные подложки. В некоторых моделях премиум-класса используются прозрачные гибридные подходы COB-.
Характеристики, которые действительно имеют значение (и те, которые не имеют значения)
Не все характеристики заслуживают одинакового внимания.
Прозрачность
Прозрачность варьируется отот 50% до 95%на прозрачных экранах в зависимости от конфигурации. Традиционный уровень составляет 0 %,-это фундаментальный принцип их работы. Более грубый шаг пикселей означает больше зазоров между светодиодными лентами, через которые проходит больше света. Нажмите P9.26, и прозрачность превысит 80 %, но на этом этапе вы будете пригодны только для крупномасштабного просмотра-фасадов зданий, видимых с другой стороны улицы.
Разрешение
Разрешение – это явное преимущество традиционных светодиодов. COB идет так же хорошо, какP0.4. Стандартные традиционные экраны SMD находятся в нижней частиP1.0-P1.2. Прозрачные экраны в настоящее время исчерпаныP2.6. Большинство AV-интеграторов используют быстрый расчет: делят шаг пикселя (в мм) на 0,3, чтобы получить минимальное комфортное расстояние просмотра в метрах. Таким образом, прозрачному экрану P3.9 требуется около 13 метров, прежде чем пикселизация исчезнет. Традиционный экран P1.2 выглядит четким с расстояния всего 4 метров.
Яркость
Для использования внутри помещений обычно используется прозрачный светодиод.800–2500 нит. Традиционные внутренние экраны работают600–1500 нит-Такая прозрачность на самом деле имеет преимущество во многих ситуациях. Витринам нужно больше возможностей: обычно прозрачные экраны работают4000–5500 нит. Прямой солнечный свет — это то место, где традиционные методы по-прежнему доминируют.-Они вытесняют5000–10 000 нитв то время как прозрачные экраны за стеклом борются с яркостью ниже 6000 нит.
Контраст и цвет
Контраст и цвет-здесь доминируют традиционные светодиоды, и это не изменится. Черная маска поглощает окружающий свет, создавая более глубокий черный цвет. Технология COB публикует результаты лабораторных-измерений коэффициентов контрастности выше.20,000:1. Традиционные экраны отображают черный цвет, а прозрачные экраны показывают все, что находится за ними. Конференц-зал, парковка, дневное освещение. Никакие инженерные решения не помогут решить эту проблему,-это свойство пропускания света.

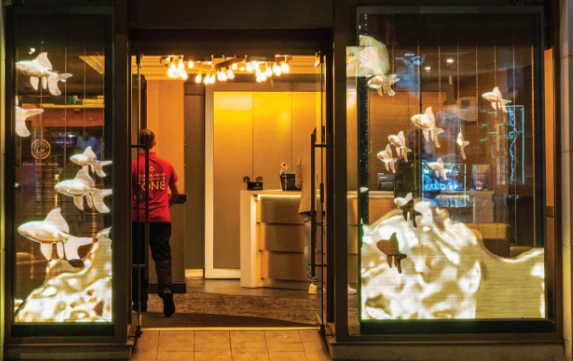

Сколько вы на самом деле заплатите
Это цены FOB в Шэньчжэне.-Стоимость доставки в Северной Америке или Европе обычно увеличивается на 15–25 %. Цены колеблются; Затраты на светодиодные чипы упали примерно на 12 % в период с первого по квартал.3 2024.
Прозрачный светодиод
Панели входа-на стороне-выпускающего излучения$580-950/m². Средний-передний-излучение-где располагается большинство коммерческих установок-находится на$1,100-2,400/m². Прозрачная пленка LED подходит для$1,150-2,800/m². Голографические прозрачные дисплеи$1,400-3,200/m².
Традиционный светодиод
Наружный SMD (P4-P10) является самым дешевым по цене.$150-400/m². Внутренние трассы SMD (P1,5-P3)$300-800/m². Удары COB с мелким-шагом (P0.9–P1.2)$1,000-2,500/m². Ультра-тонкий COB (P0.6 и ниже) начинается с$3,000+/m².
Установкастоимость прозрачного светодиода обычно составляет 200 долларов США-500 долларов за м² — прямая установка на существующее стекло. Традиционная светодиодная установка стоит 500–2000 долларов за м², если учесть структурные требования. Именно здесь в бюджете проявляется разница в весе, упомянутая вначале.
Годовые затраты на электроэнергиюпри установке площадью 100 м², работающей 12 часов в день: примерно 3000 долларов США-4500 долларов США за прозрачную систему, 5 000–7 500 долларов США за традиционную. Прозрачные экраны потребляют на 30-40% меньше энергии – меньше светодиодных чипов на квадратный метр, пассивное охлаждение вместо активной вентиляции.
Создание контентадобавляет еще одну переменную, которую люди забывают. Для прозрачных дисплеев требуется контент, предназначенный для прозрачного фона.-черные области отображаются как прозрачные.
Установка и обслуживание Реальность
Прозрачные светодиодные экраны крепятся непосредственно на стеклянные поверхности с помощью клея, магнитных систем или механических зажимов. Для большинства применений нет стальной конструкции. Сроки: от дней до недель.
Традиционные светодиодные экраны требуют специальных опорных конструкций, расчета весовой нагрузки, анализа ветровой нагрузки для наружного применения и частого разрешения на строительство. Сроки: от недель до месяцев.
Техническое обслуживание тоже работает по-другому. В прозрачных экранах используется модульная замена полос/панелей. Компоненты достаточно легкие, чтобы их мог обслуживать один-технический специалист. Традиционные экраны SMD позволяют заменять отдельные светодиоды, но для этого требуются квалифицированные специалисты с точной пайкой-10 долларов США-15 за инцидент. Традиционные экраны COB требуют замены на уровне модуля по цене 200-300+ долларов США за один случай ремонта, хотя сбои случаются реже.
Где каждый принадлежит
Некоторые проекты явно попадают в один лагерь.
Прозрачный светодиод выигрывает:Здания со стеклянными навесными стенами, где фасады становятся медиа-поверхностями, сохраняя при этом архитектуру нетронутой. Атриумы и стеклянные перегородки торговых центров. Выставочные залы и музеи накладывают цифровой контент на физические дисплеи. Автосалоны. Фоны сцен и мероприятий, на которых артисты появляются через экраны.

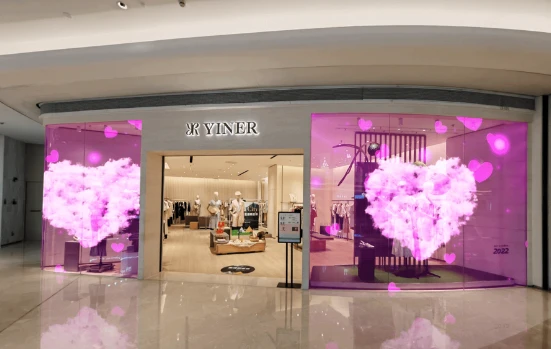

Традиционные светодиоды побеждают:Рекламные щиты для наружной рекламы нуждаются в максимальной яркости под прямыми солнечными лучами. Дисплеи стадиона располагаются на расстоянии 50+ метров, при этом точный шаг пикселя не имеет значения. Студии вещания и диспетчерские, где точность цветопередачи не-не подлежит обсуждению. Концертные главные экраны площадью сотни квадратных метров. Информация о транспортных узлах отображается там, где прозрачность ничего не добавляет.
Который из?
Есть ли здесь стекло, которое вы хотите сохранить? Важен ли естественный свет для функционирования пространства? Выдерживает ли конструкция 30-50 кг/м²? Каково обычное расстояние просмотра? Должен ли бюджет учитывать структурное проектирование?
Для растущей категории проектов, включающих стеклянную архитектуру и естественное освещение, прозрачные светодиоды перестали быть интересной альтернативой и стали рассматриваться по умолчанию. Для всего остального-наружных рекламных щитов, студий вещания, дисплеев на стадионах-традиционные светодиоды остаются такими же, какими они были всегда: проверенными, яркими, экономичными-эффективными и полностью непрозрачными.
